ХДМИ и ДП и ВГА и тип Ц на ЛВДС ЕДП интерфејс АД плоча

Индустријска опрема често захтева различите видео интерфејсе у зависности од хардверске платформе купца. Традиционалне ЛЦД контролне плоче обично подржавају само један интерфејс панела, приморавајући инжењере да редизајнирају хардвер или купе више контролних плоча за различите пројекте.

СКИ-ТДМХДМИ и ДП и ВГА и тип Ц на ЛВДС ЕДП интерфејс АД плочаелиминише ова ограничења интеграцијомХДМИ, ДисплаиПорт, ВГА и УСБ Типе-Цвидео улази заједно саЛВДС и еДПприказ излаза на једном индустријском ПЦБ-у.

Без обзира да ли развијате нови ХМИ, надограђујете застарелу опрему или интегришете уграђени дисплеј у индустријске машине, једна контролна плоча подржава више ЛЦД конфигурација истовремено смањујући време инжењеринга, трошкове залиха и сложеност производа.

Дизајнирана за дугорочне индустријске примене, плоча пружа стабилан квалитет слике, флексибилне опције напајања и свеобухватне периферне интерфејсе за произвођаче ОЕМ опреме и системске интеграторе.

Зашто инжењери бирају ову контролну плочу

Ова огласна плоча са интерфејсом интегрише више опција за унос и потпуно је компатибилна са данашњим најчешћим видео изворима:ХДМИ, ДисплаиПорт (ДП), ВГА и УСБ Типе-Ц (ДП Алт Моде). Ово омогућава корисницима да се неприметно пребацују између различитих хост платформи без потребе за додатним конвертерским плочама.

Подржава и ЛВДС и еДП ЛЦД панеле

Ова АД плоча са ХДМИ и ДП и ВГА и Тип Ц на ЛВДС ЕДП интерфејс је у потпуности компатибилна са оба главна стандарда ЛЦД интерфејса. Доступне опције излаза екрана укључују двоканални 8-битни ЛВДС, 20-пински еДП, 30-пински еДП ФПЦ и 40-пински еДП ФПЦ. Идеално је погодан за широк спектар индустријских ТФТ ЛЦД модула, од екрана од 7 инча до екрана великог формата.

Идеално за индустријске производе за приказ

За разлику од потрошачких плоча, ова АД плоча са интерфејсом ХДМИ и ДП и ВГА и Типе-Ц до ЛВДС ЕДП је посебно дизајнирана за високе спецификације и захтевне индустријске апликације. Његове основне хардверске карактеристике укључују широк улазни напон једносмерне струје (8В-25В), дизајн индустријског напајања са ниским таласима, побољшана ЕСД (електростатичко пражњење) заштита и употреба индустријских компоненти како би се осигурао дуготрајан стабилан рад. Посебно је погодан за сложена окружења као што су спољашња подешавања и услови високе температуре, гарантујући конзистентну стабилност екрана.

Типичне апликације

Ова АД плоча са ХДМИ и ДП и ВГА и Тип Ц на ЛВДС ЕДП интерфејс се широко користи у индустријским производима који раде у сложеним окружењима. Типични сценарији примене укључују индустријске ХМИ терминале, мониторе на додир отвореног оквира, интерфејсе ЦНЦ машина, медицинску дијагностичку опрему и системе машинског вида.

Скројен за ОЕМ и ОДМ пројекте

Сваки пројекат приказа је јединствен. Пружамо свеобухватне услуге техничке подршке, укључујући верификацију компатибилности ЛЦД панела, оптимизацију фирмвера, модификацију ЕДИД-а (Проширени подаци за идентификацију екрана), подешавање параметара позадинског осветљења, прилагођени дизајн ЛВДС и еДП каблова и штампање логотипа ПЦБ-а. Без обзира да ли ваш пројекат захтева стандардну контролну плочу или потпуно прилагођено решење, СКИ-ТДМ пружа професионалну инжењерску подршку у свакој фази животног циклуса производа.

Техничке спецификације

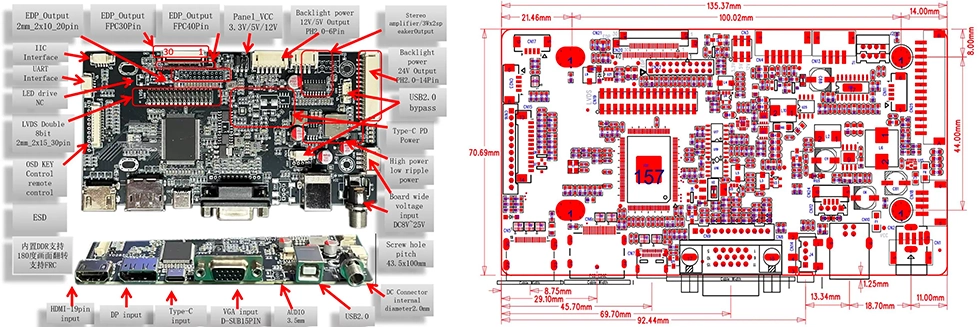

Димензије

ЈСТ 2к15 Пин ЛВДС излазни интерфејс

ФФЦ-0.5мм-40пин еДП интерфејс

ФФЦ-0.5мм-30пин еДП интерфејс

ЈСТ 2к10 Пин еДП излазни интерфејс

ПХ2.0мм-6ПИН интерфејс позадинског осветљења

Зашто изабрати нас

Снабдевање хардвером је само основа; услуга је гаранција за дугорочан успех. СКИ-ТДМ је посвећен убрзавању покретања вашег пројекта и потпуном решавању изазова у ланцу снабдевања. Пружамо следећу основну подршку:

- Дуг животни циклус производа:Стабилне и поуздане могућности масовне производње.

- Свеобухватна техничка подршка:Помоћ при тестирању компатибилности ЛЦД-а и прилагођених сигналних каблова.

- Флексибилни производни модел:Низак МОК (минимална количина поруџбине) и брз технички одговор.

- Решења за приказ „све у једном“:Екрани осетљиви на додир и ЛЦД панели се испоручују као усклађени сет који задовољавају различите потребе.

ФАК

П1: Да ли ова АД плоча ХДМИ и ДП и ВГА и Тип Ц за ЛВДС ЕДП интерфејс подржава и ЛВДС и еДП екране?

О: Да. Компатибилан је са индустријским ТФТ ЛЦД панелима који имају ЛВДС или еДП интерфејсе. Можемо препоручити одговарајуће конекторе и фирмвер на основу вашег специфичног модела панела.

П2: Који видео улазни интерфејси су подржани?

О: Плоча подржаваХДМИ, ДисплаиПорт, ВГА и УСБ Типе-Ц(са ДП Алт режимом), обезбеђујући широку компатибилност са различитим индустријским рачунарима и уграђеним системима.

П3: Може ли се фирмвер прилагодити?

О: Да. Нудимо свеобухватне услуге прилагођавања фирмвера, укључујући подешавања времена, ЕДИД (Проширени подаци за идентификацију екрана) конфигурацију, прилагођавање логотипа покретања и оптимизацију параметара панела.

П4: Колики је радни улазни напон плоче?

О: Контролна плоча подржава широк опсег ДЦ улаза8В до 25В, што га чини савршено компатибилним са индустријским системима напајања од 12В и 24В.

П5: Можете ли да обезбедите одговарајуће каблове за повезивање?

О: Да. Производимо прилагођене ЛВДС каблове, еДП ФПЦ каблове, каблове за позадинско осветљење и каблове за напајање како бисмо осигурали плуг-анд-плаи интеграцију за наше клијенте.

П6: Да ли нудите ОЕМ услуге?

О: Да. Подржавамо штампање логотипа на штампаној ситотисци, прилагођавање фирмвера, модификације конектора, склопове каблова и комплетне услуге развоја ОДМ-а.

П7: Која је максимална резолуција коју подржавају ЛВДС и еДП излази?

О: ЛВДС излаз подржава до1920×1080 @ 60Хз(двоканални 8-битни). еДП излаз подржава до3840×2160 @ 60Хз(4К УХД), у зависности од спецификације панела и квалитета кабла. За 4К апликације препоручујемо коришћење еДП интерфејса за оптимални пропусни опсег.

П8: Да ли ова плоча може да подржи оријентацију екрана у портретном режиму?

О: Да. Плоча подржава ротацију слике за 180° преко конфигурације фирмвера. За ротацију од 90°/270° (портретни режим), можемо да прилагодимо фирмвер на основу вашег панела и захтева апликације. Молимо вас да наведете свој захтев за оријентацију приликом наручивања.

Контактирајте нас

Тражи се поузданХДМИ и ДП и ВГА и тип Ц на ЛВДС ЕДП интерфејс АД плочаза ваш следећи пројекат уграђеног екрана?

Да бисте препоручили најприкладније решење, наведите следеће информације приликом постављања упита:

- Број модела ЛЦД панела

- Потребан видео улазни интерфејс (ХДМИ, ДП, ВГА или УСБ Типе-Ц)

- Улазни напон напајања

- Захтеви за позадинско осветљење

- Процењена годишња количина

- Захтеви за прилагођавање ОЕМ-а или фирмвера

Наш инжењерски тим ће прегледати ваше спецификације и обезбедити компатибилно решење, техничке препоруке и понуду у року од 24 радна сата.
