А тоуцх панели су много више од обичне провидне површине. Његова унутрашња структура, проводни материјали, прецизност производње и електрични дизајн одређују да ли може да ради поуздано и стабилно у стварним апликацијама.
За произвођаче индустријске опреме, избор правог индустријског панела осетљивог на додир превазилази једноставно поређење величина екрана или интерфејса. Да би се обезбедио стабилан рад у сложеним окружењима, неопходно је разумети како принципи рада, производни процеси и структурни дизајн панела осетљивог на додир утичу на издржљивост, тачност и дугорочну оперативну стабилност производа.
СКИ-ТДМпрвенствено пружа прилагођена решења за панеле осетљиве на додир за индустријске системе управљања, медицинску опрему, аутомобилску електронику, самоуслужне киоске и друге апликације које захтевају поуздану интеракцију човека и машине.
Наш портфолио производа укључује пројектоване капацитивне (ПЦАП) панеле осетљиве на додир, као и 4-жичне, 5-жичне и 8-жичне отпорне додирне панеле. Свака технологија има своје јединствене принципе рада, структурне дизајне и производне процесе, што их чини погодним за различите области примене.
ПЦАП (пројектовани капацитивни) панели осетљиви на додир постижу прецизну контролу додиром откривањем промена у електричном пољу, док отпорни додирни панели то постижу откривањем варијација електричног сигнала узрокованих физичким контактом између проводних слојева.
Иако обе технологије омогућавају корисницима директну интеракцију са екраном, оне се значајно разликују у погледу материјала, конфигурације електрода и процеса склапања.

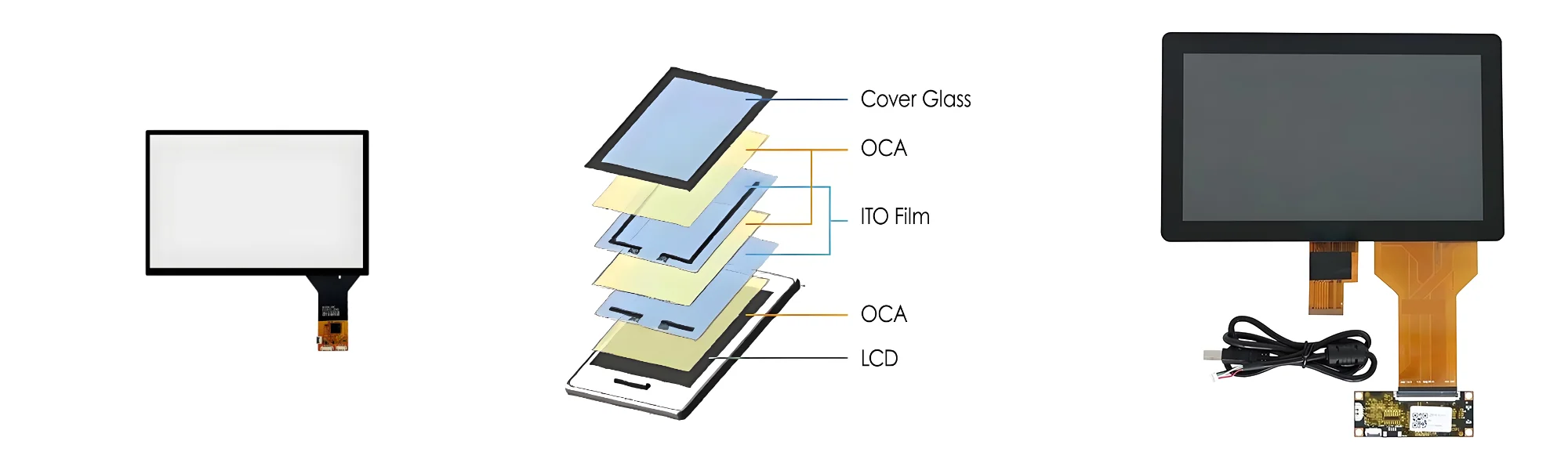

Структура ПЦАП тоуцх панела састоји се од следећих компоненти:
● Покријте стакло или друге одговарајуће компоненте површине поклопца
● Транспарентни проводљиви слојеви електрода
● Изолациони и пратећи материјали (нпр. ОЦА, СЦА)
● Флексибилна штампана кола (ФПЦ)
● Контролна плоча екрана осетљивог на додир
Свака конфигурација нуди различите компромисе између оптичких перформанси, механичких својстава, дебљине и цене, што их чини прилагодљивим различитим сценаријима примене.

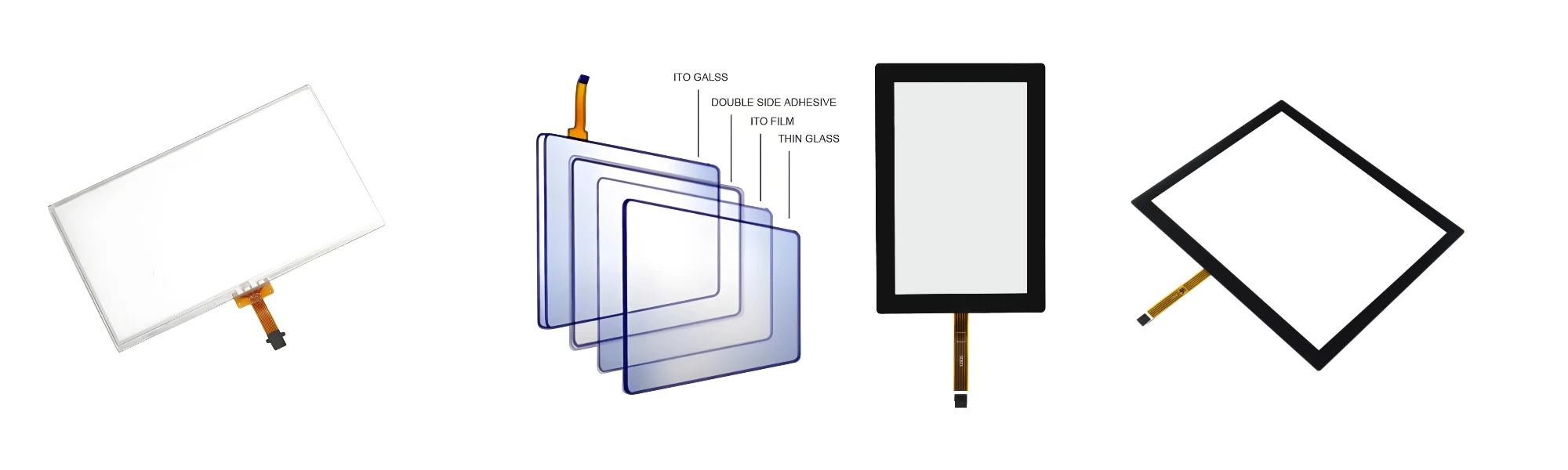

Структура отпорног панела на додир се обично састоји од два проводна слоја одвојена микроскопским изолационим одстојницима.
Горњи слој је обично флексибилан филм обложен провидним проводљивим материјалом, док је доњи слој стакло или друга подлога са проводљивим премазом.
Када корисник притисне површину екрана, горњи слој се деформише да би ступио у контакт са доњим проводљивим слојем. Контролер затим мери настале електричне сигнале да би одредио тачну локацију додира.
У зависности од специфичних захтева дизајна, може такође укључити заштитне премазе, ивичне траке, флексибилне каблове и механичке потпорне компоненте.
Овај принцип рада заснован на притиску не само да омогућава отпорним екранима осетљивим на додир да подржавају рад голом руком, већ их чини компатибилним са радом у рукавицама и употребом одговарајућих оловки или тврдих предмета.
Производња ПЦАП капацитивних панела осетљивих на додир захтева прецизну контролу над проводљивим траговима, оптичким површинама, прецизношћу поравнања и електричним везама.
Иако се производни процес разликује у зависности од материјала сензора и конструкцијског дизајна, главне фазе производње обично укључују следеће кораке.
Процес производње укључује инспекцију покровног стакла, сензорских подлога, провидних проводних материјала, флексибилних штампаних кола (ФПЦ), лепљивих трака и других компоненти. Квалитет материјала директно утиче на оптичку јасноћу, електричне перформансе, поузданост ламинације и механичку чврстоћу финалног производа. За индустријске пројекте, избор материјала се одређује на основу радног окружења опреме и механичких захтева.
У зависности од захтева дизајна, покривно стакло пролази кроз процесе као што су сечење, брушење ивица, бушење, полирање и хемијско ојачавање. Такође се могу применити и прилагођени свилено сито ивице, логотипи, украсни узорци и карактеристике монтаже. У зависности од компатибилности изабраних материјала и дизајна, могу се применити површински третмани као што су Анти-Гларе (АГ), Анти-Рефлецтион (АР), Анти-Фингерпринт (АФ) и премази против мрља. Ови третмани помажу да се екран осетљив на додир прилагоди различитим условима осветљења, процедурама чишћења и естетским захтевима.
Капацитивни сензори садрже провидне проводне електроде распоређене у одређене низове да детектују промене капацитивности. Обрасци трагова електрода и дизајн рутирања одређују како се сигнали додира детектују и преносе на контролер.
У зависности од технологије сензора, производни процес може укључивати фотолитографско гравирање, ласерску обраду, штампање или друге одговарајуће методе. Прецизност производње је критична, јер дефекти у проводним траговима могу негативно утицати на перформансе додира и конзистентност производа.
Сензор мора бити електрично повезан са контролером додира преко ФПЦ-а. Процес везивања захтева прецизно поравнање и контролисане услове обраде. Поуздане електричне везе помажу у смањењу кварова у вези и обезбеђују стабилну комуникацију између сензора и контролера.
Поклопно стакло и сензор су ламинирани заједно помоћу одговарајућег провидног лепка. Квалитет ламинације директно утиче на изглед производа, оптичке перформансе и механички интегритет. Током производње, прашина, мехурићи, одступања од поравнања и недостаци лепка морају се строго контролисати.
Готови ПЦАП капацитивни додирни панели пролазе кроз инспекцију изгледа, одзива на додир, континуитета електрода и компатибилности са циљним контролером. За специфичне пројекте, додатно тестирање може укључивати перформансе мулти-тоуцх, рад у рукавицама, рад са сметњама у води, рад на великим температурама и тестирање електромагнетне компатибилности (ЕМЦ).
Избор материјала првенствено треба да се заснива на сценарију примене како би се избегао прекомерни инжењеринг и непотребно повећање трошкова. Ове напредне тестове не треба претпоставити као стандардне конфигурације за сваки ПЦАП панел осетљив на додир.
4-жични отпорни додирни панел се обично састоји од флексибилног горњег проводног филма и доње проводљиве подлоге, одвојених изолационим одстојницима.
У уобичајеном дизајну, доња подлога носи електроде Кс-осе, док горњи филм носи електроде И-осе. Када притисак доведе у контакт две проводне површине, контролер примењује напон на одговарајући сет електрода и мери резултирајуће сигнале да би израчунао координате додира. Процес производње генерално укључује:
● Припрема материјала: Одабир ПЕТ филмова, проводних подлога, одстојних материјала, лепљивих трака и флексибилних штампаних кола (ФПЦ) на основу спецификација панела.
● Обрада проводног слоја: Коришћење одговарајућих производних процеса за производњу отпорних површина и електрода.
● Формирање тачака одстојника: Штампање уједначених изолационих тачака на проводној подлози како би се осигурало да проводни слојеви остану раздвојени када се панел не притисне.
● Ситопрофил и периферна обрада: Израда украсних ивица, изолационих шара или других специфицираних карактеристика по потреби.
● Ламинација и монтажа: Поравнавање и склапање горњег филма и доње подлоге уз одржавање потребног размака и механичких карактеристика.
● ФПЦ конекција и инспекција: Завршавање електричних конекција, праћено инспекцијама координата, отпора, изгледа и функционалности.
4-жични отпорни додирни панел је веома исплативо решење.
5-жични отпорни додирни панел има другачију конфигурацију електрода у поређењу са 4-жичном верзијом. У типичном дизајну, доњи проводни супстрат служи као сензорска површина, са електродама на четири угла које успостављају мерно електрично поље, док горњи проводни филм првенствено делује као слој који осећа напон.
8-жични отпорни додирни панел се надограђује на традиционалну 4-жичну архитектуру додавањем додатних прикључака за постизање стабилнијих електричних мерења.
Избор одговарајућег екрана осетљивог на додир зависи од специфичног сценарија апликације:
4-жични отпорни панели на додир су најпогоднији за апликације са строгим ограничењима трошкова.
5-жични отпорни додирни панели су веома идеални за индустријске примене које укључују високофреквентне операције, честе контакте и очекивани дуг радни век.
8-жични отпорни додирни панели су погодни за оштра окружења где је потребна супериорна стабилност.

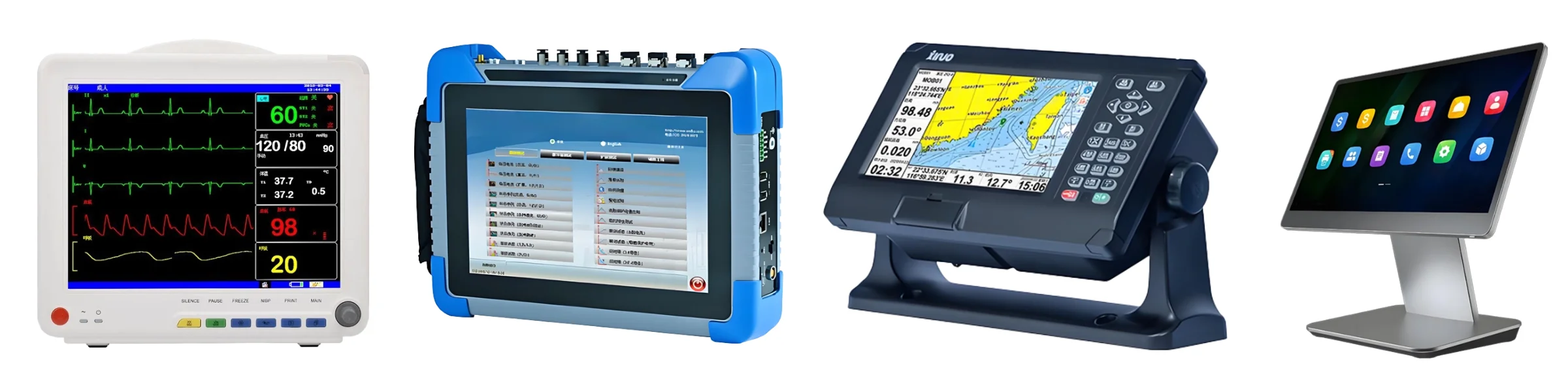

Различита индустријска окружења имају различите захтеве за комбинацију перформанси додира, издржљивости, оптичког квалитета и оперативне флексибилности.
Индустријска аутоматизација и интерфејси људи-машина (ХМИ)
Индустријске контролне табле обично захтевају стабилан одзив на додир, поуздан рад и компатибилност са системима за контролу опреме.
ПЦАП екрани осетљиви на додир су идеални за интерфејсе који захтевају стаклену површину, интуитиван рад и мулти-тоуцх могућности. Насупрот томе, отпорна технологија је погодна за апликације које захтевају унос заснован на притиску или компатибилност са различитим рукавицама и оловкама.
Медицинска опрема
Медицински инструменти захтевају површине које се лако чисте, контролисане механичке димензије и поуздан одзив на додир.
ПЦАП панели осетљиви на додир имају дизајн предње плоче од глатког стакла, док су отпорни панели погодни за инструменте где су унос притиска и компатибилност са наменским алатима за показивање приоритети.
Самоуслужни киосци и индустријска опрема
Самоуслужни киосци, аутомати за продају, штампачи и интерфејси опреме могу захтевати прилагођено покривно стакло, монтажне димензије, ФПЦ рутирање и компатибилност контролера.
ПЦАП панели осетљиви на додир пружају модерно корисничко искуство, док је отпорна технологија погоднија за апликације са специфичним улазним захтевима или строгим ограничењима трошкова.
Транспорт и опрема на отвореном
Железнички системи, бродска електроника, станице за пуњење и спољни контролни терминали често се суочавају са изазовима као што су температурне флуктуације, влага, вибрације или висока амбијентална светлост.
У овим апликацијама, екран осетљив на додир мора бити оцењен као саставни део целокупног система. Фактори као што су покривно стакло, дизајн заптивања, лепкови, подешавања контролера, осветљеност екрана и механичке методе монтирања утичу на општу поузданост.
Без обзира да ли се користи ПЦАП или отпорна технологија, не може се претпоставити да они инхерентно поседују водоотпорне, читљиве на сунчевој светлости или могућности заштите животне средине без одговарајућег дизајна и валидације.
Приликом избора одговарајућег добављача, препоручује се да узмете у обзир следеће факторе:
● Искуство у ПЦАП-у и отпорним структурама тоуцх панела
● Доступност 4-жичних, 5-жичних и 8-жичних отпорних конфигурација
● Могућност избора материјала и прилагођавања структуре
● Контрола процеса над производњом сензора, ситоситовањем, ламинацијом и монтажом
● Компатибилност са ФПЦ-овима и контролерима на додир
● Тачност димензија, заједно са свеобухватном евиденцијом и процедурама контроле квалитета
● Подршка за израду прототипа и доследност масовне производње
● Ефикасност техничке комуникације и дугорочна способност снабдевања
Пружамо прилагођена решења за панеле осетљиве на додир за ОЕМ и ОДМ пројекте, помажући клијентима у свеобухватној процени структура додирних панела, материјала, димензија, електричних прикључака и захтева апликација.
Без обзира да ли су вам потребни ПЦАП капацитивни додирни панели или 4-жични, 5-жични и 8-жични отпорни додирни панели, можемо изабрати оптимално механичко решење које испуњава функционалне, механичке и еколошке захтеве ваше опреме.
Добродошли у контактСКИ-ТДМда разговарамо о ПЦАП капацитивним панелима осетљивим на додир, 4-жичним, 5-жичним и 8-жичним отпорним панелима осетљивим на додир, и дозволите нам да прилагодимо решење за додирни панел за ваш следећи пројекат.
