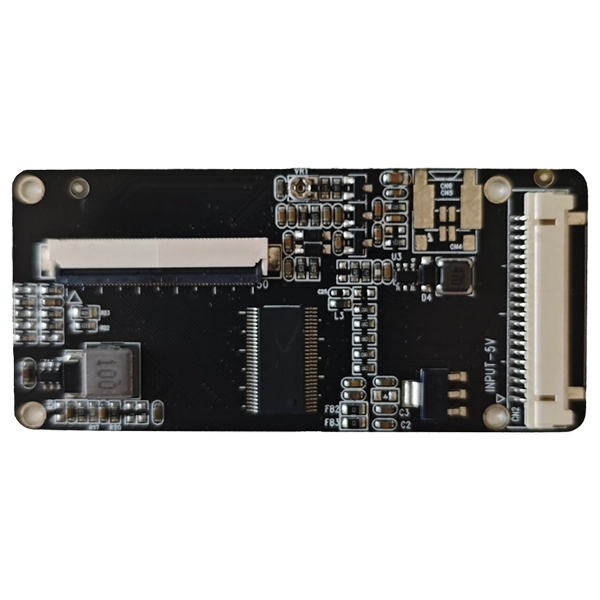

Плоча за конверзију ЛВДС у ТТЛ сигнал

Како индустријски ЛЦД панели настављају да се развијају, многи уграђени системи захтевају поуздану конверзију сигнала између различитих интерфејса екрана. СКИ-ТДМПлоча за конверзију ЛВДС у ТТЛ сигналпружа професионално решење за инжењере који треба да управљају ТТЛ/РГБ ТФТ ЛЦД панелима преко ЛВДС излаза уз одржавање одличног квалитета слике и стабилности система, уз истовремено смањење укупних трошкова.

Дизајнирана специјално за индустријска окружења, ова конверторска плоча интегрише високоефикасно управљање напајањем, оптимизован распоред ПЦБ-а и компоненте индустријске класе како би се обезбедио стабилан рад у захтевним условима. У поређењу са алтернативама за потрошаче, нуди супериорне перформансе ЕМЦ (електромагнетне компатибилности), ниже емисије ЕМИ (електромагнетне сметње), дужи радни век и већу компатибилност са индустријским ЛЦД модулима.

Било да интегрише нови ЛЦД у постојећу опрему или надоградите старе системе, ова плоча ефикасно скраћује време развоја и поједностављује интеграцију система.

Дизајниран за дугорочну индустријску поузданост

За разлику од стандардних развојних плоча, ова плоча за конверзију ЛВДС у ТТЛ сигнал је оптимизована за континуирани рад у индустријским окружењима.

То укључује:

- Индустријски дизајн ПЦБ-а

- Стабилна ЛВДС улазна архитектура

- ТТЛ/РГБ 50-пински ЛЦД излаз

- Дизајн напајања са ниским нивоом буке

- Високоефикасни драјвер ЛЕД позадинског осветљења

- Подесиви ВЦОМ напон

- Одличне ЕМЦ перформансе

- Мала потрошња енергије

- Интегритет сигнала велике брзине

- Компоненте дугог животног века

Компактан механички дизајн га чини погодним и за уграђене производе где је простор за инсталацију ограничен.

Кључне карактеристике

Стабилност сигнала на индустријском нивоу

Пажљиво оптимизовано диференцијално рутирање минимизира изобличење сигнала и обезбеђује стабилан пренос слике.

Одличне ЕМЦ перформансе

Распоред ПЦБ-а и дизајн напајања смањују електромагнетне сметње, чинећи сертификацију лакшом за индустријску опрему.

Висока компатибилност

Подржава широк спектар индустријских ТФТ ЛЦД панела који користе ТТЛ/РГБ 50 пинске интерфејсе.

Ефикасно управљање напајањем

Интегрисана струјна кола високе ефикасности смањују производњу топлоте и побољшавају укупну поузданост.

Подесиво ВЦОМ коло

Омогућава инжењерима да фино подесе перформансе екрана за различите ЛЦД панеле.

Стабилни драјвер ЛЕД позадинског осветљења

Пружа константну осветљеност са одличном дуготрајном стабилношћу.

Једноставна системска интеграција

Стандардни конектори поједностављују инсталацију и скраћују циклусе развоја производа.

Типичне спецификације

ТТЛ ФФЦ 50 ПИН Т-ЦОН интерфејс

ХРС ДФ14-20/ДФ19-20 ЛВДС интерфејс

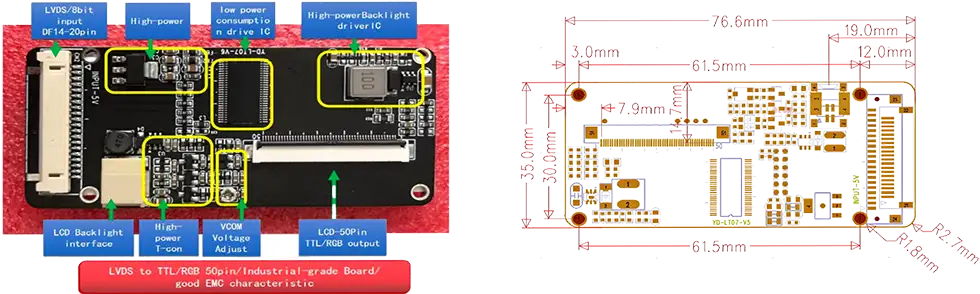

Димензије

Апликације

Ова плоча је скројена за индустријске примене и веома је погодна за захтевна индустријска окружења, као што су индустријски ХМИ, индустријска опрема, машине за лутрију и медицински уређаји.

Тренутно, овај производ подржава специфичне сигнале интерфејса. Ако су вам потребни различити сигнали интерфејса, наведите спецификације ЛЦД интерфејса, а ми ћемо редизајнирати плочу у складу са вашим потребама.

Када користити ову плочу у односу на директну везу са ЛВДС панелом

Када вам треба ова табла за конверзију?

Већина индустријских ЛЦД панела данас користи ЛВДС или еДП интерфејсе. Међутим, многи застарели дизајни опреме и одређени специјализовани модули дисплеја и даље захтевају ТТЛ/РГБ (паралелне РГБ) сигнале. Ево када вам треба ова табла:

Користите ову таблу ако:

- Ваш систем емитује ЛВДС сигнале, али ваш ЛЦД панел захтева ТТЛ/РГБ улаз

- Имате стари екран са 50-пинским ТТЛ интерфејсом

- Надограђујете систем, али задржавате постојећи ТТЛ панел

- Треба да тестирате или потврдите ТТЛ панеле користећи изворе ЛВДС сигнала

Директна ЛВДС веза је довољна ако:

- И ваш извор и панел користе ЛВДС (није потребна конверзија)

- Ваш панел има еДП или ХДМИ улазе

- Пројектујете нови систем са модерним интерфејс панелима

Ова плоча је посебно дизајнирана за сценарио конверзије --- омогућавајући инжењерима да поново користе постојеће ТТЛ панеле са новијим индустријским рачунарима опремљеним ЛВДС или уграђеним контролерима.

Инжењерске предности

Решавамо изазове у стварном свету са којима се ОЕМ купци суочавају током ЛЦД интеграције. Подржавајући конверзију између различитих ЛВДС излазних извора и специфичних 50-пинских ТТЛ ЛЦД панела, елиминишемо потребу за редизајн система. Плоча има независну архитектуру напајања која минимизира флуктуације напона како би побољшала укупну стабилност производа, док усмеравање ПЦБ-а индустријског квалитета значајно побољшава ЕМЦ перформансе и смањује сметње у систему. Штавише, нудимо свеобухватно прилагођавање; једноставно наведите своје захтеве за дефиниције интерфејса, типове конектора и позиције рупа за монтажу, а ми ћемо испоручити комплетан дизајн који савршено одговара вашој опреми.

Зашто изабрати нас

Одабир нас значи више од куповине плоче за конверзију ЛВДС у ТТЛ сигнал --- ви сте партнер са искусним инжењерским савезником у интеграцији индустријског екрана.

Пружамо свеобухватна решења на једном месту која укључују прилагођени развој ОЕМ и ОДМ, процену компатибилности ЛЦД-а, прилагођавање каблова, оптимизацију фирмвера, израду прототипа у малим серијама, могућности масовне производње, строгу инспекцију квалитета и дугорочну доступност производа. Наш свеобухватни приступ помаже да се елиминишу непотребни ризици квалитета који су често повезани са набавком од више добављача.

ФАК

П1: Који ЛЦД панели су компатибилни са овом плочом за конверзију ЛВДС у ТТЛ сигнал?

О: Плоча има широку подршку за 50-пинске ТТЛ/РГБ ЛЦД панеле са истом дефиницијом пиноут-а.

П2: Може ли се конектор прилагодити?

О: Да. Тип конектора, распоред пинова, дужина кабла и дефиниција интерфејса могу се у потпуности прилагодити.

П3: Да ли плоча подржава различите резолуције?

О: Да. Пружамо одговарајуће конфигурације фирмвера и хардвера прилагођене различитим ЛЦД резолуцијама и временским захтевима.

П4: Да ли је овај производ погодан за индустријска окружења?

О: Апсолутно. Дизајнирана са индустријским компонентама и оптимизована за ЕМЦ (електромагнетну компатибилност) перформансе, ова плоча је направљена за континуиран и стабилан рад.

П5: Можете ли да обезбедите одговарајуће ЛВДС каблове?

О: Да. Нудимо комплетне склопове каблова, укључујући ЛВДС каблове, каблове за позадинско осветљење, каблове за напајање и каблове по мери.

П6: Да ли пружате техничку подршку?

О: Да. Наш инжењерски тим је на располагању да вам помогне у процени компатибилности ЛЦД-а, отклањању грешака у интерфејсу и интеграцији система.

П7: Које је типично време испоруке?

О: Стандардни модели обично имају рок испоруке од 2 до 3 недеље. За прилагођене пројекте, време испоруке зависи од сложености дизајна.

П8: Да ли је доступна евалуација узорка?

О: Да. Веома подстичемо поруџбине узорака за инжењерску верификацију пре масовне производње.

П9: Да ли нудите дугорочне гаранције снабдевања?

О: Да. За индустријске пројекте подржавамо дуг животни циклус производа и обезбеђујемо дугорочно планирање снабдевања кад год је то могуће.

П10: Може ли ова плоча подржавати и једноканални и двоканални ЛВДС улаз?

О: Стандардна верзија подржава једноканални ЛВДС улаз (8-битни). За потребе двоканалног ЛВДС улаза, можемо прилагодити дизајн плоче на основу вашег специфичног времена ЛЦД панела и спецификација конектора. Наведите број модела вашег панела или дефиницију интерфејса за процену.
