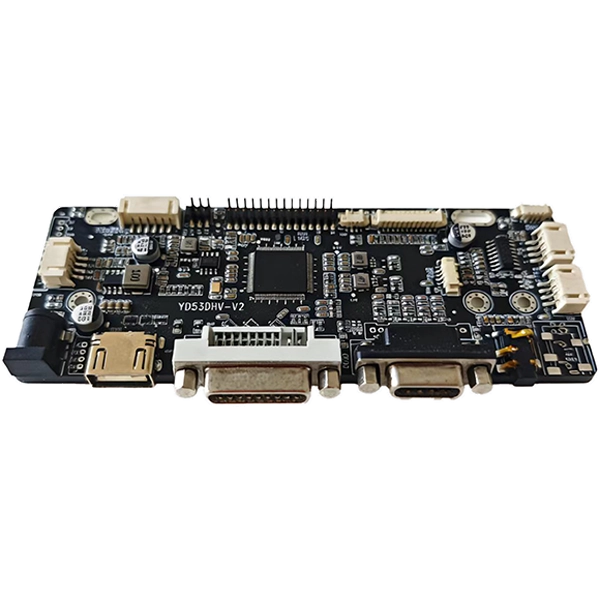

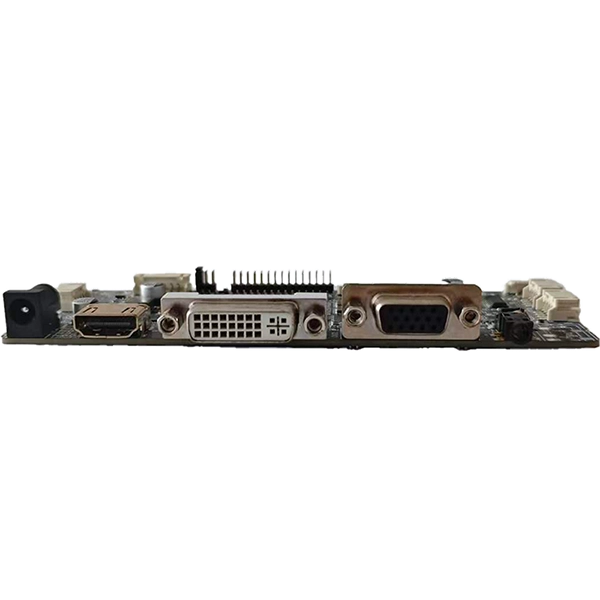

ХДМИ и ВГА и ДВИ на ЛВДС индустријска ЛЦД контролна плоча

Многи индустријски пројекти дисплеја захтевају претварање стандардних ПЦ видео излаза --- ХДМИ, ВГА или ДВИ --- у ЛВДС сигнале који покрећу индустријске ТФТ ЛЦД панеле. Док плоче са више интерфејса подржавају ДП, Типе-Ц и еДП, већина фабричке опреме (ПЛЦ, индустријски рачунари и стари контролери) и даље користи ХДМИ, ВГА или ДВИ као примарне излазе.

СКИ-ТДМХДМИ и ВГА и ДВИ на ЛВДС индустријска ЛЦД контролна плочаадресира ову специфичну потребу. Прихвата три најчешћа видео извора која се налазе на индустријским рачунарима и покреће ЛВДС панеле без потребе за ДП-то-ХДМИ адаптерима или кабловима за конверзију типа Ц----уштеда трошкова и смањење потенцијалних тачака квара у ланцу сигнала.

Ову плочу смо испоручили произвођачима опреме за надоградњу ХМИ панела, замену екрана ЦНЦ машина и интеграцију дисплеја медицинских колица где се стандардни видео излази морају повезати на ЛВДС индустријске панеле. За купце који већ користе ХДМИ, ВГА или ДВИ изворе и ЛВДС панеле, ова плоча пружа једноставно решење без плаћања за неискоришћене ДП, Типе-Ц или еДП функције.

Кључне карактеристике

1. Три стандардна улаза за индустријске рачунаре

- ХДМИ подржава модерне индустријске рачунаре и уграђене системе

- ВГА се повезује на старе контролере и старији хардвер

- ДВИ обезбеђује путању дигиталног сигнала за индустријске радне станице

- Без подршке за ДП или Типе-Ц значи нижу цену за стандардне апликације

2. Оптимизована вожња ЛВДС панела

- Подржава једно-/двоканалне ЛВДС излазе до1920×1080 @ 60Хз

- Компатибилан са 6-битним, 8-битним и 10-битним ЛВДС панелима

- Избор напона панела (3.3В/5В/12В) за различите ЛЦД моделе

- Подесиви параметри времена за специфичне захтеве панела

3. Интегритет сигнала индустријске класе

- Дизајн са ниским ЕМИ смањује сметње са оближњом опремом

- Широки ДЦ улаз (8-25В) за 12В или 24В индустријске системе напајања

- Интегрисани драјвер позадинског осветљења са ПВМ контролом осветљености

- Стабилан излаз слике под фабричким флуктуацијама снаге

4. Поједностављена интеграција за ОЕМ произвођаче

- Стандардни ЈСТ 2к15 ЛВДС излазни конектор одговара уобичајеним кабловима панела

- Компактна величина ПЦБ-а одговара већини индустријских кућишта екрана

- Решење са једном плочом елиминише екстерне конверторске кутије

- Дугорочно снабдевање током животног циклуса за вишегодишњу производњу опреме

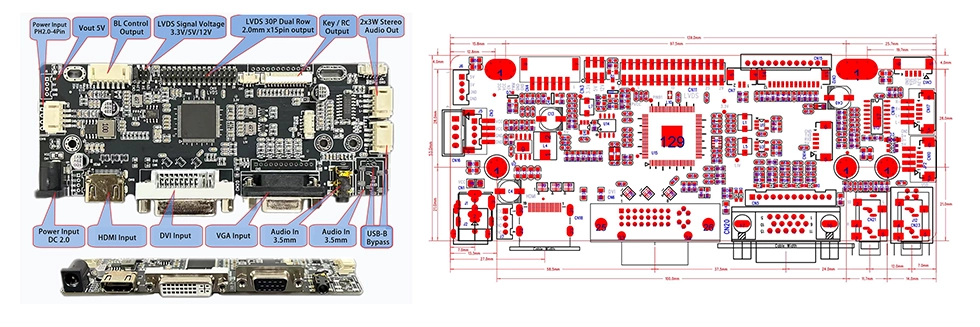

Интерфејси и димензије

ЈСТ 2к15 Пин ЛВДС излазни интерфејс

6-пински 2,0 мм интерфејс са позадинским осветљењем

Типичне апликације

Наша ХДМИ и ВГА и ДВИ до ЛВДС индустријска ЛЦД контролна плоча првенствено су дизајнирана за индустријске апликације, нудећи изузетну стабилност. Они се широко користе у различитим индустријама, укључујући ХМИ панеле за индустријску аутоматизацију, терминале оператера ЦНЦ машина, опрему за медицинску дијагностику и праћење пацијената, индустријске панелне рачунаре и уграђене контролере, мониторе на додир отвореног оквира, самоуслужне киоске и интерактивне терминале, малопродајне ПОС системе, дисплеје за транспорт у возилу и опрему за паметну фабричку производњу.

Када одабрати ову плочу у односу на плочу са више интерфејса

Која контролна плоча одговара вашем пројекту?

СКИ-ТДМ нуди две индустријске ЛЦД контролне плоче. Ево како да изаберете:

Изаберите ову плочу (ХДМИ/ВГА/ДВИ до ЛВДС) ако:

- Ваши видео извори су само ХДМИ, ВГА или ДВИ (није потребан ДП/Типе-Ц)

- Ваш ЛЦД панел користи ЛВДС интерфејс (без еДП панела)

- Потребно вам је решење са оптимизованим трошковима за стандардне индустријске примене

- Желите да избегнете плаћање за функције ДП Алт Моде, Типе-Ц или еДП

- Надограђујете постојећу опрему која већ има ХДМИ/ВГА/ДВИ излазе

Изаберите плочу са више интерфејса (ХДМИ/ДП/ВГА/Типе-Ц до ЛВДС/еДП) ако:

- Ваш систем укључује ДисплаиПорт или УСБ Типе-Ц видео изворе

- Потребна вам је подршка за еДП панел

- Развијате нову платформу са вишеструким захтевима за видео улаз

- Ваша апликација захтева подршку за 4К резолуцију

- Потребна вам је максимална флексибилност интерфејса за будућност

За већину индустријских аутоматизација, медицинских и киоск апликација са стандардним ПЦ излазима и ЛВДС панелима, ова плоча пружа оптималну равнотежу између функционалности и цене.

Зашто изабрати СКИ-ТДМ

✔ Поузданост индустријске класе

Направљен од врхунских електронских компоненти како би се осигурао стабилан, дуготрајан рад у тешким индустријским окружењима.

✔ Екосистем приказа на једном месту

Пружамо ЛЦД панеле, екране осетљиве на додир, контролне плоче, оптичко повезивање и каблове за екране по мери, омогућавајући набавку из једног извора за читав склоп екрана.

✔ Свеобухватно прилагођавање ОЕМ и ОДМ-а

Наш тим у потпуности подржава ваше потребе прилагођавања. Можемо да прилагодимо физички изглед производа, интерфејсе, сигналне каблове и улаз/излаз напајања према вашим специфичним захтевима.

✔ Дугорочно стабилно снабдевање

Строго управљање Билл оф Материалс (БОМ) спречава изненадно застаревање компоненти, што је кључно за индустријске уређаје који захтевају вишегодишњу подршку производње.

✔ Наменска инжењерска подршка

Наш тим ће вас пратити од фазе валидације прототипа до масовне производње, континуирано праћење проблема тестирања и пружање техничких решења.

Осигурање квалитета

Сви наши ХДМИ и ВГА и ДВИ до ЛВДС индустријска ЛЦД контролна плоча пролазе кроз стандардизоване процесе инспекције и свеобухватан скуп ригорозних процедура тестирања. Вршимо 100% потпуну функционалну верификацију, тестирање интегритета сигнала и излазне стабилности, континуирано тестирање сагоревања (доступно на захтев), циклусне тестове стабилности напајања и комплетну верификацију комуникације интерфејса. Ови кораци обезбеђују употребљивост и интегритет сваког производа пре испоруке. Наша строга провера квалитета минимизира ризик од кварова на терену за ОЕМ-ове индустријске опреме у апликацијама крајњих корисника.

ФАК

П1: Која је главна разлика између ове плоче и СКИ-ТДМ плоче са више интерфејса?

О: Ова плоча се фокусира на ХДМИ, ВГА и ДВИ улазе са ЛВДС излазом --- три најчешћа интерфејса која се налазе на индустријским рачунарима и старим контролерима. Нуди решење са оптимизованим трошковима за стандардне апликације где ДП, Типе-Ц и еДП нису потребни.

П2: Може ли ова плоча подржавати резолуције веће од 1920×1080?

О: Ова плоча је оптимизована за индустријске ЛВДС панеле до1920×1080 @ 60Хз. За апликације 4К или веће резолуције са еДП панелима, препоручујемо нашу плочу са више интерфејса која подржава еДП излазе.

П3: Могу ли да користим ову плочу са напајањем од 12В и 24В?

О: Да. Плоча подржава широк опсег ДЦ улаза8В до 25В, што га чини компатибилним са индустријским енергетским системима од 12 В и 24 В који се обично налазе у фабричкој аутоматизацији и медицинској опреми.

П4: Како да знам да ли је мој ЛЦД панел компатибилан?

О: Молимо наведите број модела вашег ЛЦД панела. Наш инжењерски тим ће проверити ЛВДС пин мапирање, напон панела, параметре времена и компатибилност резолуције. Такође можемо да обезбедимо одговарајуће ЛВДС каблове.

П5: Да ли је ова плоча компатибилна са отпорним и капацитивним екранима осетљивим на додир?

О: Да. Подржавамо интеграцију додирног интерфејса за ПЦАП и отпорне екране осетљиве на додир преко УСБ-а, И²Ц или УАРТ-а. Плоча се може упарити са вашим тоуцх контролером као део комплетног решења за екран.

П6: Који је типични животни циклус за ХДМИ и ВГА и ДВИ до ЛВДС индустријску ЛЦД контролну плочу?

О: Ова плоча је дизајнирана са дугорочним изворима компоненти за индустријску опрему која захтева 8-15 година подршке у производњи. Одржавамо строгу контролу саставнице како бисмо спречили изненадну застарелост компоненти.

П7: Да ли обезбеђујете фирмвер који одговара панелу?

О: Да. Ми прилагођавамо фирмвер за ваше специфичне временске прилике, резолуцију и радне параметре вашег ЛЦД панела. Ово обезбеђује плуг-анд-плаи интеграцију са вашим екраном.

Контактирајте нас

Да ли набављате поуздане индустријске ЛЦД контролне плоче за свој пројекат уграђеног екрана?

Без обзира да ли су вам потребне стандардне ХДМИ/ВГА/ДВИ до ЛВДС управљачке плоче или потпуно прилагођени склопови екрана, СКИ-ТДМ-ов инжењерски тим подржава ваш пројекат од почетног концепта до масовне производње.

Молимо наведите следеће детаље у оквиру вашег упита:

• Тачан број модела ЛЦД панела

• Величина екрана и изворна резолуција

• Потребни видео улазни интерфејси

• Спецификације радног напона

• Тип екрана осетљивог на додир (ако је применљиво)

• Циљна апликација и радно окружење

• Процењена годишња количина поруџбине

• Детаљни захтеви за прилагођавање

Наши инжењери ће проценити ваше спецификације, испоручити усклађене препоруке за хардвер, техничке цртеже и конкурентне понуде у року од 24 сата.
