Када су индустријској опреми потребни флексибилни видео улази и поуздана ТФТ ЛЦД конекција,2-ХДМИ на ЛВДС ТТЛ интерфејс АД плочаизСКИ-ТДМпружа практично решење контролера. Дизајниран за интеграцију индустријског екрана, подржава двоструке ХДМИ улазе, ЛВДС и ТТЛ излазе, конфигурабилни фирмвер и ЛЦД панеле од 7 до 32 инча, помажући ОЕМ програмерима да поједноставе интеграцију хардвера и смање развојни напор.
Контролер екрана мора учинити више од претварања видео сигнала. Потребно је да одговара ЛЦД интерфејсу, да одржава стабилан пренос слике, да подржава потребно време панела и да остане поуздан током животног циклуса опреме. Тхе2-ХДМИ на ЛВДС ТТЛ интерфејс АД плочаје дизајниран око ових практичних захтева. Прихватајући два ХДМИ видео извора и обезбеђујући ЛВДС или РГБ ТТЛ излазне интерфејсе, даје дизајнерима опреме већу флексибилност при избору индустријских ТФТ ЛЦД панела. Његов подесиви фирмвер се такође може прилагодити резолуцији, времену, дефиницијама интерфејса, контроли позадинског осветљења, подешавањима ОСД-а и другим захтевима пројекта. Ово чини плочу погодном за индустријску аутоматизацију, медицинску опрему, самоуслужне киоске, дигиталне сигнализације, транспортну опрему и уграђене дисплеј системе.
Садржај
- Шта је огласна плоча са 2-ХДМИ на ЛВДС ТТЛ интерфејс?
- Зашто су двоструки ХДМИ улази важни у индустријским екранима?
- Како ЛВДС и ТТЛ излази побољшавају компатибилност ЛЦД-а?
- Које су кључне карактеристике које треба узети у обзир?
- Где се може користити овај контролер екрана?
- Како то поједностављује интеграцију ОЕМ екрана?
- Технички преглед контролне плоче
- Често постављана питања
- Набавите прилагођено решење за индустријски екран

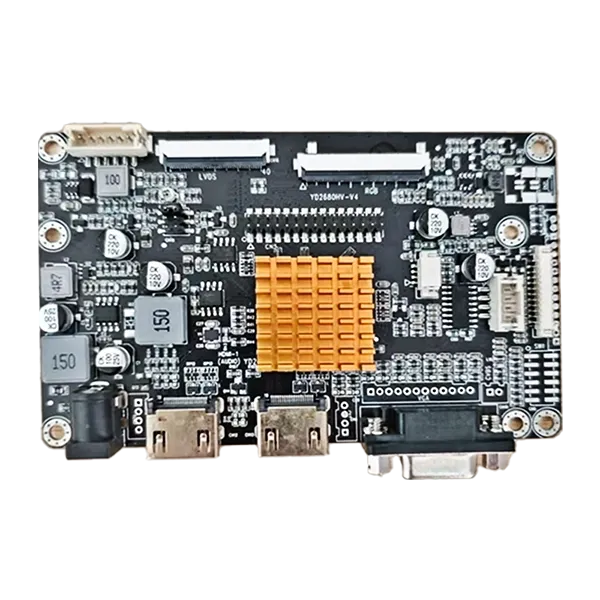

Шта је огласна плоча са 2-ХДМИ на ЛВДС ТТЛ интерфејс?
Дисплеј АД плоча, која се обично назива ЛЦД контролна плоча, делује као тачка везе између видео извора и ЛЦД панела. У индустријској опреми, видео извор може да обезбеди ХДМИ сигнал, док изабрани ТФТ ЛЦД панел може захтевати ЛВДС или ТТЛ интерфејс. Контролер преводи и обрађује долазни видео сигнал тако да се може испоручити на одговарајући ЛЦД интерфејс.
Тхе2-ХДМИ на ЛВДС ТТЛ интерфејс АД плочаје дизајниран посебно за ову врсту интеграције. Подржава два ХДМИ видео улаза и може да обезбеди ЛВДС или РГБ ТТЛ излаз за компатибилне индустријске ТФТ ЛЦД панеле. Према спецификацијама производа, може се конфигурисати за индустријске ТФТ екране од приближно 7 до 32 инча, у зависности од специфичних захтева панела.
За ОЕМ пројекте, овај приступ може смањити потребу за редизајнирањем целокупне електронике екрана приликом промене модела панела или конфигурације опреме. Уместо тога, инжењери могу да изаберу одговарајућу конфигурацију контролера и провере резолуцију ЛЦД-а, тајминг, дефиницију интерфејса и захтеве за напајањем.
Зашто су двоструки ХДМИ улази важни у индустријским екранима?
Индустријски системи све више користе више видео извора. На пример, машина ће можда морати да прикаже информације са рачунара док такође прима сигнал од индустријске камере, инспекцијског система, уграђеног рачунара или секундарне процесорске јединице.
Контролер са два ХДМИ улаза пружа згодан начин за повезивање два дигитална видео извора и пребацивање између њих. Ово може учинити архитектуру система флексибилнијом без потребе за додатним екстерним прекидачем у свакој апликацији.
- Више видео извора:Два ХДМИ улаза пружају већу флексибилност система.
- Интеграција система:Пребацивање видео извора може се уградити у архитектуру екрана.
- Надоградња опреме:Постојећи системи се могу прилагодити новим видео изворима заснованим на ХДМИ.
- Флексибилност дизајна:Инжењери могу да направе системе приказа око различитих конфигурација извора.
Ова функција је посебно корисна за индустријске ХМИ системе, контролне терминале, опрему за инспекцију, киоске и друге производе код којих је важна флексибилност извора приказа.
Како ЛВДС и ТТЛ излази побољшавају компатибилност ЛЦД-а?
ЛЦД панели не користе сви исти електрични интерфејс. Два интерфејса која се најчешће срећу у индустријским ТФТ апликацијама су ЛВДС и ТТЛ/РГБ. Избор погрешног интерфејса контролера може довести до некомпатибилности, нестабилних слика или додатног редизајна хардвера.
Подршка за ЛВДС и ТТЛ излаз даје дизајнерима система више опција када бирају компатибилне ЛЦД панеле. ЛВДС конекције контролера укључују наменске парове диференцијалних сигнала, док његов ТТЛ интерфејс обезбеђује РГБ податке и сигнале за синхронизацију за компатибилне панеле.
| Интерфејс | Типична функција | Интегратион Валуе |
|---|---|---|
| ЛВДС | Брзи диференцијални ЛЦД пренос података | Погодно за многе индустријске ТФТ ЛЦД панеле |
| ТТЛ / РГБ | Паралелни РГБ приказ података и временских сигнала | Подржава компатибилне ТТЛ панеле са ТТЛ интерфејсом |
| ХДМИ | Улаз за дигитални видео извор | Погодно повезивање са модерном видео опремом |
Инжењери увек треба да потврде тачан ЛЦД модел, резолуцију, параметре времена, захтеве напона, конфигурацију конектора и мапирање пинова пре производње. Компатибилност интерфејса зависи од комплетне спецификације панела, а не само од имена интерфејса.
Које су кључне карактеристике које треба узети у обзир?
Избор индустријског ЛЦД контролера захтева више од провере да ли се улазни и излазни конектори физички поклапају. Електричне спецификације, конфигурација фирмвера, тајминг панела, захтеви за позадинско осветљење и разматрања дугорочног снабдевања могу утицати на поузданост пројекта.
Двоструки ХДМИ видео улази
Два ХДМИ улаза омогућавају дизајнерима опреме да повежу више дигиталних видео извора и изаберу одговарајући извор у складу са системским захтевима.
Подршка за ЛВДС и ТТЛ излаз
Подршка за оба типа излаза проширује опсег компатибилних ТФТ ЛЦД панела и може смањити редизајн хардвера када ОЕМ пројекат користи различите конфигурације екрана.
Флексибилна конфигурација фирмвера
Фирмвер се може прилагодити према резолуцији ЛЦД-а, параметрима времена, дефиницијама интерфејса, захтевима ОСД-а, логотипима покретања и другим подешавањима специфичним за апликацију. Ово је посебно вредно за ОЕМ и ОДМ опрему где стандардна конфигурација контролера можда није довољна.
Индустријски оријентисани дизајн
Плоча је намењена за континуирану индустријску примену, са дизајнерским разматрањима фокусираним на стабилну обраду сигнала, смањење сметњи, доступност компоненти и дуготрајан рад.
Цомпацт Интегратион
Наменска контролна плоча може да поједностави интерну архитектуру екрана уграђене опреме, помажући инжењерима да управљају ЛЦД конекцијама, контролом позадинског осветљења, конверзијом сигнала и сродним функцијама приказа у оквиру дефинисане хардверске платформе.
Где се може користити овај контролер екрана?
Пошто контролер комбинује флексибилност ХДМИ улаза са ЛВДС и ТТЛ ЛЦД излазним опцијама, може послужити за широк спектар апликација за уграђене и индустријске екране.
| Апликација | Зашто је контролер користан |
|---|---|
| Индустриал Аутоматион | Повезује дигиталне видео изворе са индустријским ТФТ екранима |
| Медицинска опрема | Подржава прилагођене конфигурације екрана за специјализовану опрему |
| Самоуслужни киосци | Пружа флексибилан видео улаз и уграђену ЛЦД интеграцију |
| Дигитал Сигнаге | Омогућава изворима садржаја заснованим на ХДМИ за покретање компатибилних ЛЦД панела |
| Транспортна опрема | Подржава уграђене дисплеј системе који захтевају стабилан рад |
| Ембеддед Системс | Нуди конфигурабилне интерфејсе за дизајн екрана који је специфичан за апликацију |
Одговарајућа конфигурација зависи од радног окружења опреме, ЛЦД модела, видео извора, резолуције, механичког простора и архитектуре напајања. Из тог разлога, инжењерска верификација треба да се заврши пре масовне производње.
Како то поједностављује интеграцију ОЕМ екрана?
Интеграција екрана може постати компликована када ОЕМ пројекат захтева да ЛЦД панел, екран осетљив на додир, контролер, каблови, фирмвер, позадинско осветљење и механичка структура раде заједно. Контролна плоча која се може конфигурисати око циљног ЛЦД-а може смањити неке од ових интеграцијских изазова.
СКИ-ТДМ пружа услуге инжењеринга екрана које покривају избор ЛЦД-а, конфигурацију контролера, прилагођавање екрана осетљивог на додир, оптичко спајање, покривно стакло, каблове интерфејса и сродне захтеве за интеграцију екрана. Његови системи управљања квалитетом укључују ИСО 9001, ИСО 13485 и ИАТФ 16949 сертификате, док контролне плоче пролазе функционално тестирање пре испоруке према информацијама о производу компаније.
За ОЕМ и ОДМ купце, инжењерска подршка може укључивати:
- ЛЦД резолуција и конфигурација времена
- ЛВДС пин мапирање и ТТЛ подешавање времена
- Оптимизација фирмвера
- Контрола позадинског осветљења и осветљености
- Конфигурација језика менија на екрану
- Прилагођавање логотипа покретања
- Конфигурација пинова кабла и конектора
- Захтеви за механичку монтажу
- Усклађивање ЛЦД и тоуцх панела
Овај интегрисани приступ може бити посебно вредан за пројекте где су компатибилност екрана и дугорочна доступност компоненти важна разматрања дизајна.
Технички преглед контролне плоче
Следећа табела сумира важне карактеристике овог решења контролера и објашњава њихову практичну релевантност током развоја система дисплеја.
| Спецификација / карактеристика | Доступна конфигурација | Енгинееринг Бенефит |
|---|---|---|
| Видео улази | 2 × ХДМИ | Подржава више дигиталних видео извора |
| ЛЦД излази | ЛВДС и ТТЛ / РГБ | Проширује компатибилне ЛЦД изборе |
| Распон величина ЛЦД-а | Отприлике 7–32 инча | Погодно за различите индустријске формате приказа |
| Фирмваре | Цонфигурабле | Подржава параметре приказа специфичне за пројекат |
| ЛВДС конектор | ЈСТ 2×15 пин | Обезбеђује диференцијалне сигналне везе на дисплеју |
| ЛВДС ФФЦ | 40-пин, 0,5 мм | Подржава компатибилне везе са ЛЦД панелом |
| ТТЛ Т-ЦОН | 50-пински ФФЦ | Обезбеђује РГБ и сигналне везе са временским сигналом |
| Интерфејс са позадинским осветљењем | ПХ2.0 6-пин | Подржава компатибилно напајање и контролу позадинског осветљења |
Стварне дефиниције пинова и електричну конфигурацију увек треба проверити у односу на циљни ЛЦД лист са подацима. На пример, ЛВДС интерфејс користи диференцијалне ТКС сигналне парове, док ТТЛ интерфејс укључује РГБ податке, ДЕ, ВС, ХС, ДЦЛК и сродне контролне сигнале. Исправно мапирање пинова је од суштинског значаја за успешну интеграцију.
Често постављана питања
1. Који ЛЦД панели се могу повезати на овај контролер?
Контролер се може конфигурисати за широк спектар индустријских ТФТ ЛЦД панела користећи компатибилне ЛВДС или ТТЛ интерфејсе. Панели у распону од приближно 7–32 инча могу бити подржани у зависности од специфичног модела и електричних захтева. Навођење броја ЛЦД модела омогућава инжењерском тиму да провери компатибилност.
2. Може ли се фирмвер прилагодити за ОЕМ пројекат?
Да. Прилагођавање фирмвера може да покрије резолуцију ЛЦД-а, параметре времена, дефиниције интерфејса, ОСД подешавања, логое покретања и друге захтеве специфичне за пројекат.
3. Да ли плоча подржава и ЛВДС и ТТЛ ЛЦД панеле?
Да. Контролер је дизајниран да обезбеди и ЛВДС и РГБ ТТЛ излазне опције, омогућавајући му да подржи различите компатибилне индустријске ТФТ ЛЦД конфигурације.
4. Могу ли се два ХДМИ извора повезати истовремено?
Плоча обезбеђује два ХДМИ улазна интерфејса, омогућавајући да се два компатибилна дигитална видео извора уграде у систем приказа са избором извора у складу са конфигурисаном апликацијом.
5. Да ли је овај контролер погодан за континуирану индустријску примену?
Производ је дизајниран за индустријску примену и континуирани рад, са нагласком на стабилну обраду сигнала, контролу сметњи, индустријске оријентисане компоненте и разматрање дугорочног снабдевања.
6. Може ли СКИ-ТДМ испоручити комплетан склоп екрана?
Да. СКИ-ТДМ може да подржи шире захтеве за интеграцију екрана, укључујући индустријске ЛЦД панеле, капацитивне или отпорне екране осетљиве на додир, контролне плоче, интерфејс каблове, оптичко повезивање, покривно стакло и сродне ОЕМ/ОДМ инжењерске услуге.
Набавите прилагођено решење за индустријски екран
Избор правог ЛЦД контролера је важан корак у изградњи стабилног индустријског система дисплеја. Са двоструким ХДМИ улазима, ЛВДС и ТТЛ излазном компатибилношћу, конфигурабилним фирмвером и инжењерском подршком за усклађивање и интеграцију ЛЦД-а, овај контролер може помоћи ОЕМ програмерима да креирају системе приказа у складу са њиховим специфичним техничким захтевима. Ако процењујете пројекат новог индустријског ХМИ, медицинског уређаја, киоска, дисплеја за транспорт или уграђене опреме, сазнајте више о огласној плочи 2-ХДМИ на ЛВДС ТТЛ интерфејс иконтактирајте насса вашим ЛЦД моделом, резолуцијом, типом интерфејса, количином и захтевима пројекта. СКИ-ТДМ може помоћи у верификацији компатибилности и развоју практичног решења за приказ за вашу апликацију.
