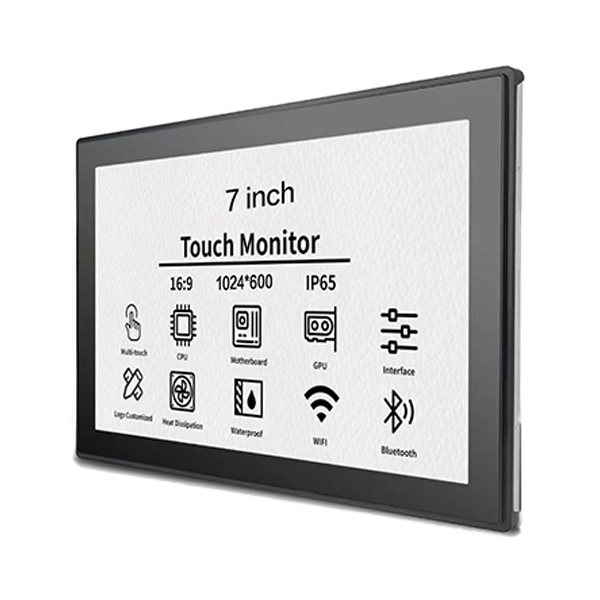

СКИ-ТДМобезбеђује7-инчни екран осетљив на додир отвореног оквираза контролне табле за паметне куће, видео интерфоне за зграде, терминале за контролу приступа и уграђену опрему. Комбинујући ИПС екран индустријског нивоа са ПЦАП мулти-тоуцх и флексибилним опцијама монтирања, овај компактни монитор помаже произвођачима опреме да креирају интуитивне интерфејсе прилагођене њиховим производима.
7-инчни екран осетљив на додир отвореног оквира нуди практичну равнотежу између компактних димензија, интерактивне функционалности и флексибилне интеграције опреме. За разлику од конвенционалних десктоп монитора, његова конструкција отвореног оквира је дизајнирана за уградњу унутар прилагођених кућишта, зидних панела, киоска и уграђених система. Кључни фактори избора укључују резолуцију екрана, осветљеност, осетљивост на додир, интерфејсе за повезивање, монтажне димензије и услове рада. СКИ-ТДМ подржава опције прилагођавања као што су екрани високе осветљености, третмани покривног стакла, оптичко везивање, механичке модификације и прилагођавања интерфејса, помажући ОЕМ произвођачима да развију решења за екране која одговарају њиховим захтевима апликације.
7-инчни екран осетљив на додир са отвореним оквиром је компактан интерактивни екран дизајниран да се интегрише у опрему, а не да се користи као самостални екран на радној површини. Обично комбинује ЛЦД панел, сензор додира, електронику контролера и монтажну структуру која омогућава произвођачима опреме да инсталирају екран иза прилагођеног предњег панела.
Дизајн отвореног оквира даје ОЕМ инжењерима већу контролу над изгледом, распоредом монтаже и укупним димензијама готовог производа. Уместо смештаја у комплетно кућиште монитора потрошача, дизајнери могу да уграде екран директно у зидну контролну јединицу, приступни терминал или кућиште машине.
СКИ-ТДМ-ов модел комбинује индустријски ИПС ЛЦД панел са пројектованом капацитивном (ПЦАП) мулти-тоуцх технологијом. Стандардни ХДМИ видео улаз и УСБ додирна повезаност поједностављују интеграцију са компатибилним хост системима, док метална структура отвореног оквира подржава уграђену инсталацију.
За произвођаче који развијају интерфејсе за паметне куће или опрему за аутоматизацију зграда, резултат је компактна платформа за приказ која се може прилагодити различитим дизајном кућишта и захтевима за интеракцију корисника.
Сазнајте више о 7-инчном екрану осетљивом на додир отвореног оквира и његовим доступним опцијама конфигурације.
ИПС ЛЦД панел пружа широке углове гледања, помажући корисницима да читају информације са различитих позиција око терминала на зиду или контролне станице. Ово је посебно корисно у заједничким просторима где корисници не гледају увек директно на екран.
У зависности од изабране конфигурације, резолуција екрана, осветљеност, контраст и обрада површине могу се ускладити са визуелним захтевима апликације.
Пројектована капацитивна технологија додира подржава интуитивну интеракцију, укључујући тапкање, превлачење и друге подржане покрете са више додира. Погодан је за графичке интерфејсе који омогућавају корисницима да се крећу кроз меније, прилагођавају подешавања и управљају повезаним уређајима.
За специјализоване пројекте, перформансе додира се могу прилагодити захтевима као што су рад у рукавицама, услови додира везани за воду или дебље покривно стакло. Ове функције треба да буду специфициране и валидиране за предвиђено радно окружење.
Структура отвореног оквира омогућава монитору да се уклопи у прилагођена кућишта опреме без већине конвенционалног кућишта спољног монитора. Резервисане рупе за монтажу и прилагодљиве механичке карактеристике могу помоћи произвођачима да ускладе екран са својим дизајном кућишта.
СКИ-ТДМ описује овај производ као погодан за 24/7 рад у уграђеним апликацијама. Стварна поузданост примене зависи од комплетног дизајна система, укључујући вентилацију, квалитет струје, температуру, монтажу и услове коришћења.
За одговарајуће конфигурације хардвера и софтвера домаћина, монитор се може интегрисати са системима заснованим на Виндовс, Линук, Андроид и Распберри Пи. Потврдите компатибилност видео излаза, уноса додиром и драјвера пре финализације дизајна.
Мала величина екрана и уграђена конструкција чине овај монитор посебно корисним када је опреми потребан интерактивни интерфејс, али има ограничен простор за инсталацију.
На пример, интегратору система паметног дома може бити потребан екран од седам инча који се уклапа у унапред дефинисано зидно кућиште, а да му остане доступан током дана. Прилагођени монитор отвореног оквира може да поравна рупе за монтажу, положаје каблова и додирну површину са кућиштем, смањујући потребу за редизајнирањем целе контролне табле.
Приликом процене апликације, инжењери такође треба да узму у обзир удаљеност гледања, амбијентално осветљење, приступ корисника, очекиване радне сате и заштиту животне средине коју обезбеђује готово кућиште.
Технологија додира директно утиче на употребљивост, интеракцију софтвера и прикладност за радно окружење. ПЦАП и технологије отпорног додира служе различитим захтевима, тако да одлука треба да се заснива на томе како ће корисници управљати опремом.
| Фактор поређења | ПЦАП Тоуцх | Ресистиве Тоуцх |
|---|---|---|
| Интеракција | Подржава мулти-тоуцх интерфејсе и интерфејсе засноване на покретима када је конфигурисан на одговарајући начин | Генерално погодно за једноставну интеракцију покажи и изабери |
| Унос додиром | Реагује на промене у капацитету | Реагује на притисак на додирну површину |
| Корисничко искуство | Слично модерним паметним телефонима и таблетима | Практично за једноставне, контролисане задатке уноса |
| Рад са рукавицама | Захтева компатибилно подешавање додира и одговарајуће рукавице | Може да подржи многе апликације за рукавице и оловку, у зависности од дизајна |
| Типичне примене | Паметни кућни панели, интерфони и интерактивни терминали | Одабрани индустријски системи управљања и специјализовани улазни уређаји |
За модеран интерфејс паметне куће са навигацијом превлачењем и мулти-тоуцх контролама, ПЦАП је често погодна полазна тачка. За опрему која се користи са одређеним рукавицама или оловком, може бити вредно процене отпорног додира заснованог на притиску.
Ниједна технологија није универзално супериорна. Најбољи избор зависи од корисничког интерфејса, покровног стакла, радног окружења и захтеваног понашања на додир. Прегледајте СКИ-ТДМ-ов екран осетљив на додир и решења за екран када упоредите доступне опције интеграције.
Величина екрана сама по себи не одређује да ли ће монитор одговарати уграђеном систему. Купци треба заједно да прегледају оптичке, електричне, механичке и еколошке спецификације.
| Спецификација | Објављене информације о производу | Зашто је важно |
|---|---|---|
| Величина екрана | 7 инча | Одређује категорију приказа и расположиви простор интерфејса. |
| Технологија приказа | Индустријски ИПС ЛЦД | Подржава широкоугаоно гледање за фиксне инсталације. |
| Резолуција | Потврдите наручену конфигурацију | Утиче на јасноћу текста, иконе и изглед интерфејса. |
| Технологија додира | ПЦАП мулти-тоуцх | Подржава одзивне интерактивне интерфејсе. |
| Видео интерфејс | ХДМИ | Повезује екран са компатибилном хост опремом. |
| Додирни интерфејс | УСБ | Преноси додирни унос на систем домаћина. |
| Напајање | Потврдите захтеве изабраног модела | Обезбеђује електричну компатибилност са опремом. |
| Монтажа | Уграђена инсталација отвореног оквира | Одређује изрезе у кућишту и механичко причвршћивање. |
| Прилагођавање | Осветљеност, третман стакла, лепљење и механичке опције | Помаже у прилагођавању монитора специфичним захтевима пројекта. |
Пре наручивања, затражите најновији технички лист и механички цртеж. Потврдите активну област приказа, укупне димензије, позиције монтажних рупа, размак каблова, конектор за напајање и захтеве за интерфејс хоста.
Осветљеност такође треба да одговара окружењу инсталације. Стандардна унутрашња контролна табла можда неће захтевати исту осветљеност као дисплеј постављен близу светлог прозора. СКИ-ТДМ наводи опције прилагођавања високе осветљености до 1000 нита за одговарајуће конфигурације; треба потврдити коначну вредност за изабрани модел.
ОЕМ опрема ретко дели идентичне димензије кућишта или оперативне захтеве. Прилагођавање помаже да се екран усклади са комплетним производом уместо да приморава инжењере да редизајнирају околне компоненте око стандардног монитора.
СКИ-ТДМ нуди опције прилагођавања које могу укључивати:
Оптичко спајање, подешавање додира и заштита животне средине не треба третирати као заменљиве карактеристике. На пример, спајање може побољшати оптичке перформансе и помоћи у смањењу простора у коме се прашина или влага могу акумулирати, али не успоставља аутоматски одређену ИП оцену нити чини комплетан уређај водоотпорним.
За пројектне тимове, најефикаснији приступ је дефинисање механичког цртежа, захтева интерфејса, осветљености циља, понашања на додир и радних услова пре него што се затражи прилагођени узорак.
Структурисана евалуација помаже у спречавању проблема са компатибилношћу током израде прототипа и масовне производње. Користите следећу контролну листу када упоређујете добављаче и конфигурације.
Ови кораци су посебно важни за производе који ће се производити у више циклуса производње. Рана валидација може да смањи прераду кућишта, кашњења у интеграцији и промене које се могу избећи након почетка производње.
Његова примарна предност је компактна, интерактивна интеграција. Конструкција отвореног оквира омогућава произвођачима да уграде екран у прилагођена кућишта опреме, док функционалност на додир пружа директну контролу корисника без потребе за посебном тастатуром или мишем.
Да. Доступне опције прилагођавања укључују механичке димензије, позиције рупа за монтажу, распоред каблова, покривно стакло и изабране карактеристике интерфејса. Поделите цртеж кућишта и захтеве за инсталацију да бисте потврдили изводљивост.
СКИ-ТДМ специфицира монитор за континуирани рад у одговарајућим уграђеним апликацијама. Стварни век трајања и поузданост зависе од коначне конфигурације, температуре околине, напајања, вентилације и радних услова. Потврдите потребне критеријуме валидације пре примене.
Информације о производу идентификују ХДМИ видео улаз и УСБ додирну везу као стандардне интерфејсе. Друге конфигурације интерфејса могу бити доступне прилагођавањем. Пре наручивања потврдите компатибилност са предвиђеним хардвером домаћина.
Доступно је прилагођавање осветљености, са опцијама високе осветљености до 1000 нита које су наведене за одговарајуће конфигурације. Оптичко спајање и одговарајући површински третмани такође могу помоћи у побољшању читљивости. Стварни учинак зависи од инсталације, рефлексије и амбијенталног осветљења.
СКИ-ТДМ идентификује Виндовс, Линук и Андроид компатибилност, при чему су системи засновани на Распберри Пи такође подржани у одговарајућим конфигурацијама. Проверите видео излаз домаћина, подршку за УСБ додир, управљачке програме и софтверске захтеве током тестирања интеграције.
Обезбедите потребну количину, апликацију, резолуцију, осветљеност, технологију додира, захтеве интерфејса, цртеж за монтажу, радно окружење и све потребе прилагођавања. Ови детаљи помажу добављачу да препоручи одговарајућу конфигурацију и процени производне захтеве.
7-инчни екран осетљив на додир са отвореним оквиром је практичан избор за произвођаче опреме којима је потребан компактан интерактивни екран са флексибилном механичком интеграцијом. Његова прикладност зависи више од величине екрана: резолуција, осветљеност, технологија додира, димензије за уградњу, интерфејси и услови рада морају да одговарају готовом производу.
Са ИПС технологијом дисплеја, ПЦАП мулти-тоуцх, ХДМИ видео улазом, УСБ повезивањем на додир и опцијама прилагођавања, СКИ-ТДМ решење може да подржи контролне панеле за паметне куће, интерфоне у згради, приступне терминале и друге уграђене апликације. Пажљив преглед спецификација и тестирање узорака остају од суштинског значаја за постизање поуздане интеграције.
Планирате нови паметни кућни терминал, интерфонски систем или индустријски контролни интерфејс?Истражите 7-инчни монитор са отвореним оквиром осетљивим на додир иконтактирајте насда бисте разговарали о вашим спецификацијама екрана, механичким цртежима, захтевима за прилагођавање ОЕМ-а и распореду пројекта. СКИ-ТДМ вам може помоћи да процените одговарајућу конфигурацију екрана за ваш следећи пројекат развоја производа.
