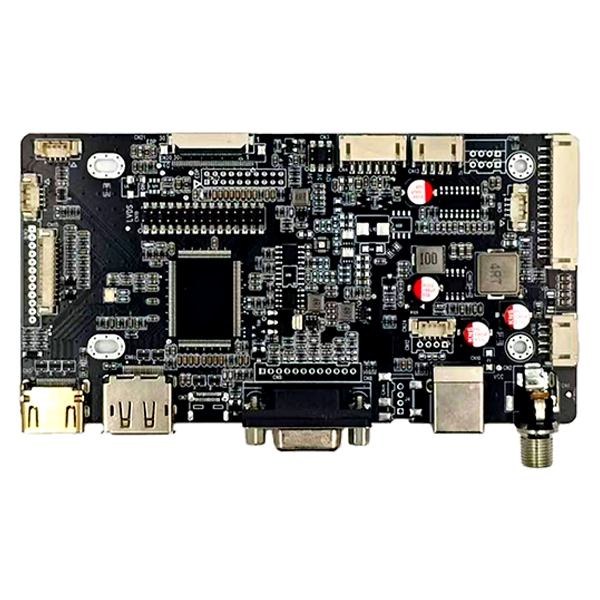

Како ХДМИ и ДП и ВГА и Тип Ц на ЛВДС ЕДП АД плоча могу поједноставити интеграцију индустријског екрана

СКИ-ТДМразвија сеХДМИ и ДП и ВГА и тип Ц на ЛВДС ЕДП интерфејс АД плочада помогне ОЕМ произвођачима, систем интеграторима и произвођачима индустријске опреме да повежу више видео извора са ЛВДС или еДП ЛЦД панелима преко једног флексибилног контролера екрана. Комбиновањем ХДМИ, ДисплаиПорт, ВГА и УСБ Типе-Ц улаза са више конфигурација ЛЦД излаза, плоча може да смањи сложеност хардвера док подржава захтевне апликације за уграђене екране.

Модерни индустријски системи дисплеја често морају да раде са различитим хост рачунарима, графичким интерфејсима и ЛЦД панелима. Коришћење посебног контролера за сваки интерфејс може повећати инжењерски рад, захтеве за инвентаром и време интеграције. ЛЦД управљачка плоча са више интерфејса пружа практичнији приступ комбиновањем неколико видео улаза и излаза за екран унутар једне штампане плоче индустријске класе.

ХДМИ, ДП, ВГА и Типе-Ц конфигурација интерфејса подржава широк спектар хост платформи, док ЛВДС и еДП излази чине контролер погодним за различите ТФТ ЛЦД архитектуре. Плоча подржава конфигурабилни напон панела, излаз позадинског осветљења, индустријске радне температуре и ОЕМ/ОДМ инжењерске услуге, што га чини погодним за индустријске ХМИ, ЦНЦ опрему, медицинске уређаје, киоске, системе машинског вида и уграђене дисплеје.

Садржај

Зашто је индустријским екранима потребно више видео интерфејса?

Како контролна плоча повезује различите интерфејсе екрана?

Које су кључне карактеристике огласне плоче за интерфејс?

Које су главне техничке спецификације?

Где се може користити овај контролер екрана?

Како ОЕМ и ОДМ подршка побољшава интеграцију екрана?

Како инжењери треба да изаберу прави контролер екрана?

Често постављана питања

Финал Такеаваи

Зашто је индустријским екранима потребно више видео интерфејса?

Пројекти индустријских дисплеја ретко прате једну хардверску архитектуру. Једна машина може да користи индустријски рачунар са ДисплаиПорт-ом, друга се може ослањати на ХДМИ, док старија опрема и даље може да користи ВГА. На страни екрана, ЛЦД модул може да користи ЛВДС или еДП у зависности од његове генерације, резолуције, величине и дизајна.

Ово ствара уобичајен инжењерски изазов: видео извор и ЛЦД панел не користе нужно исти стандард интерфејса. Без флексибилног контролера, инжењерима ће можда бити потребне различите плоче за конверзију за различите пројекте.

Контролер екрана са више улаза може да поједностави ову архитектуру подржавајући:

• ХДМИ видео извори за уобичајене дигиталне хост системе.
• ДисплаиПорт за модерне индустријске рачунаре и уграђене платформе.
• ВГА за старе рачунаре и надоградњу опреме.
• УСБ Типе-Ц са ДП Алт режимом за компатибилне компактне рачунарске платформе.
• ЛВДС излази за компатибилне индустријске ТФТ ЛЦД панеле.
• еДП излази за новије ЛЦД архитектуре високих перформанси.

За ОЕМ пројекте, ова флексибилност може помоћи да се смањи потреба за редизајн електронике екрана кад год се промени платформа домаћина.

Како контролна плоча повезује различите интерфејсе екрана?

Основна улога ЛЦД драјвера или АД плоче је да прима видео информације са главног уређаја, обрађује сигнал и испоручује одговарајући сигнал за приказ на изабрани ЛЦД панел. Интерфејс на страни домаћина и интерфејс на страни панела не морају бити идентични.

У овој конфигурацији, ХДМИ, ДП, ВГА и Типе-Ц функционишу као опције видео улаза. Контролер обрађује ове сигнале и обезбеђује ЛВДС или еДП излаз у складу са архитектуром повезаног панела.

Плоча подржава двоканални 8-битни ЛВДС и неколико еДП конфигурација, укључујући 20-пински, 30-пински и 40-пински ФПЦ опције. Ово чини компатибилност панела важним делом интеграције система. Инжењери би требало да провере ЛЦД модел, резолуцију, тип интерфејса, дефиницију пинова, напон панела, захтеве позадинског осветљења и конфигурацију фирмвера пре производње.

На пример, систем интегратор који надограђује старију индустријску машину засновану на ВГА потенцијално може задржати постојећу ЛЦД архитектуру док користи контролер који прихвата ВГА улаз. Насупрот томе, нови уграђени систем може да користи ХДМИ, ДП или компатибилан Типе-Ц улаз док покреће еДП панел.

Које су кључне карактеристике огласне плоче за интерфејс?

1. Више опција видео улаза

Плоча комбинује ХДМИ, ДисплаиПорт, ВГА и УСБ Типе-Ц видео улазе. Ова архитектура са више интерфејса даје програмерима опреме више слободе при избору индустријских рачунара, уграђених плоча и хост уређаја.

2. ЛВДС и еДП компатибилност екрана

Подршка за ЛВДС и еДП чини контролер погодним за различите генерације ТФТ ЛЦД технологије. Доступне конфигурације укључују двоканални 8-битни ЛВДС, као и 20-пински, 30-пински и 40-пински еДП интерфејси.

3. Флексибилна конфигурација напајања

Контролер подржава опције напона панела од 3,3В, 5В и 12В. Опције излаза позадинског осветљења укључују 5В, 12В и 24В. Ова флексибилност је корисна када се интегришу ЛЦД модули са различитим електричним захтевима.

4. Индустријска оперативна способност

Наведени опсег радне температуре је -20°Ц до 80°Ц. Дизајн такође укључује компоненте индустријске класе, дизајн снаге са ниским таласима и побољшану ЕСД заштиту за захтевна окружења опреме.

5. Обрада слике и функције проширења

Информације о производу наводе уграђену ДДР меморију, ФРЦ обраду и ротацију слике за 180°. Ове функције могу бити драгоцене код уграђених дисплеја где оријентација слике и обрада екрана морају бити прилагођени физичкој инсталацији.

Које су главне техничке спецификације?

Следећа табела сумира примарне спецификације доступне за овај контролер екрана са више интерфејса:

Пошто ЛЦД панели могу имати различите дефиниције пинова чак и када користе исти општи стандард интерфејса, инжењери би требало да третирају спецификације као полазну тачку за верификацију компатибилности уместо да претпостављају да је сваки панел директно заменљив.

Где се може користити овај контролер екрана?

Комбинација више видео улаза и ЛВДС/еДП излаза чини овај тип контролера погодним за широк спектар индустријских и уграђених дисплеј апликација.

Индустријски ХМИ терминали

Интерфејси човек-машина често морају да раде непрекидно док се индустријски рачунари повезују са ТФТ ЛЦД екранима. Флексибилне опције видео улаза поједностављују избор хардверске платформе и надоградњу опреме.

Интерфејси ЦНЦ машина

ЦНЦ системи могу користити различите генерације рачунарског хардвера. Контролер са више интерфејса може помоћи у повезивању старих или модерних видео извора са одговарајућим ЛЦД панелима.

Дисплеји медицинске опреме

Медицинска дијагностичка и лабораторијска опрема може захтевати стабилан рад екрана и пажљиво усклађене ЛЦД конфигурације. Тестирање компатибилности панела и прилагођени параметри приказа стога могу бити важни током интеграције.

Системи машинског вида

Опрема за машински вид обично комбинује индустријске рачунаре, камере, процесорске јединице и екране оператера. Флексибилни видео интерфејси омогућавају подсистему дисплеја да прилагоди различите конфигурације хоста.

Монитори и киосци отвореног оквира

Самоуслужни терминали, киосци и монитори отвореног оквира могу користити различите величине ЛЦД-а и хост платформе. Конфигурабилни контролер може помоћи произвођачима да стандардизују део своје архитектуре екрана у различитим варијантама производа.

Како ОЕМ и ОДМ подршка побољшава интеграцију екрана?

Одабир ЛЦД управљачке плоче не зависи само од типа конектора. Успешна интеграција зависи од усклађивања контролера са тачним ЛЦД панелом и архитектуром система.

За ОЕМ и ОДМ пројекте, инжењерска подршка може укључивати:

• Верификација компатибилности ЛЦД панела.
• Оптимизација и подешавање фирмвера.
• ЕДИД модификација.
• Подешавање параметара позадинског осветљења.
• Прилагођени дизајн ЛВДС и еДП каблова.
• Штампање ПЦБ логотипа за прилагођену опрему.
• Усклађивање напона панела и захтева позадинског осветљења.

Ове услуге могу бити посебно вредне када је клијенту потребан прилагођени склоп екрана, а не генеричка контролна плоча. Уместо да се ЛЦД, управљачка плоча, кабл и позадинско осветљење третирају као независне компоненте, комплетан систем дисплеја може се оценити као интегрисано решење.

За прилагођени пројекат, купци треба да припреме број ЛЦД модела, потребан видео улаз, улазну снагу, захтеве позадинског осветљења, процењену годишњу количину и све захтеве за фирмвер или ОЕМ пре техничке процене.

Како инжењери треба да изаберу прави контролер екрана?

Пре куповине контролне плоче, инжењери би требало да провере неколико техничких параметара уместо да бирају плочу само према изгледу спољашњег конектора.

1. Потврдите ЛЦД интерфејс.Одредите да ли панел користи ЛВДС или еДП и идентификујте тачан конектор и конфигурацију пинова.
2. Проверите напон панела.Проверите да ли ЛЦД захтева 3,3В, 5В или 12В.
3. Проверите позадинско осветљење.Потврдите потребан напон позадинског осветљења, омогућите сигнал и захтеве за ПВМ.
4. Проверите видео извор.Идентификујте да ли домаћин користи ХДМИ, ДП, ВГА или компатибилни Типе-Ц ДП Алт Моде.
5. Потврдите резолуцију и тајминг.Фирмвер контролера мора бити компатибилан са параметрима приказа циљног панела.
6. Процените радно окружење.За индустријску опрему треба узети у обзир температуру, ЕСД, стабилност напајања и континуирани рад.
7. Разговарајте о захтевима за прилагођавање.За ОЕМ производњу, конфигурацију кабла, фирмвер, ПЦБ означавање и подударање панела треба потврдити пре масовне производње.

Ова контролна листа помаже у смањењу проблема са компатибилношћу током тестирања прототипа и имплементације производње.

Често постављана питања

П1: Да ли плоча подржава и ЛВДС и еДП ЛЦД панеле?

Да. Контролер је дизајниран да подржава и ЛВДС и еДП ТФТ ЛЦД панеле. Доступне конфигурације укључују двоканалне 8-битне ЛВДС и еДП опције са 20-пинским, 30-пинским и 40-пинским ФПЦ интерфејсима.

П2: Који видео улази су подржани?

Плоча подржава ХДМИ, ДисплаиПорт, ВГА и УСБ Типе-Ц видео улаз. Рад видео записа типа Ц зависи од тога да хост уређај подржава одговарајућу функцију ДисплаиПорт Алт Моде.

П3: Који напони панела су доступни?

Наведене опције напона панела су 3,3В, 5В и 12В. Одговарајуће подешавање треба изабрати у складу са спецификацијом циљног ЛЦД панела.

П4: Може ли се контролер прилагодити за ОЕМ пројекат?

Да. Подршка за прилагођавање може укључити верификацију компатибилности ЛЦД-а, оптимизацију фирмвера, модификацију ЕДИД-а, подешавање параметара позадинског осветљења, прилагођене ЛВДС/еДП каблове и штампање логотипа на ПЦБ-у.

П5: Које информације треба дати пре него што затражите понуду?

Препоручује се да обезбедите модел ЛЦД панела, жељени видео улаз, улазни напон, захтеве позадинског осветљења, очекивану годишњу количину и све захтеве за прилагођавање ОЕМ-а или фирмвера. Ови детаљи омогућавају инжењерском тиму да прецизније процени компатибилност.

Финал Такеаваи

Флексибилни контролер екрана са више интерфејса може да поједностави везу између модерних и старих видео извора и различитих генерација индустријских ТФТ ЛЦД панела. Са ХДМИ, ДисплаиПорт, ВГА и Типе-Ц улазима у комбинацији са ЛВДС и еДП излазима, решење може подржати широк спектар индустријских ХМИ, ЦНЦ, медицинских, киоск, транспортних и уграђених апликација за екране. Конфигурабилна снага панела, опције позадинског осветљења, индустријски температурни опсег и ОЕМ/ОДМ инжењерске услуге додатно подржавају прилагођене пројекте приказа.

Ако развијате индустријски екран, надограђујете постојећи ЛЦД систем или тражите поуздано решење контролера за ОЕМ производњу, обезбедите свој ЛЦД модел и захтеве интерфејса за СКИ-ТДМ.Контактирајте насса спецификацијама вашег панела, захтевима апликације и очекиваном количином да бисте разговарали о компатибилности, опцијама прилагођавања и одговарајућем решењу контролера екрана за ваш пројекат.
