ЛЦД модули + ЛЦД управљачке плоче + панели на додир + различити каблови + механичке структурне компоненте
Ова свеобухватна интеграција постала је суштински захтев за прилагођене пројекте, означавајући помак од традиционалног ослањања на самосталне ЛЦД модуле. У прошлости је већина пројеката захтевала само појединачне компоненте, као што су одвојени додирни панели или самостални ЛЦД модули. Међутим, како се индустрија развија, интеграција ресурса је постала кључни фактор у покретању пројекта.
Када се ове компоненте набављају и склапају од различитих добављача, често се јављају проблеми као што су компатибилност компоненти, распоред унутрашњег простора и процеси склапања, што доводи до неусклађености производа. Ово је јединствен изазов својствен прилагођеним пројектима.
СКИ-ТДМ'с производи су првенствено дизајнирани да задовоље потребе прилагођених пројеката у индустријским, медицинским, самоуслужним киосцима и транзитним апликацијама. Пружамо интегрисана решења за додир и екран за решавање проблема компатибилности и подударања током животног циклуса пројекта.

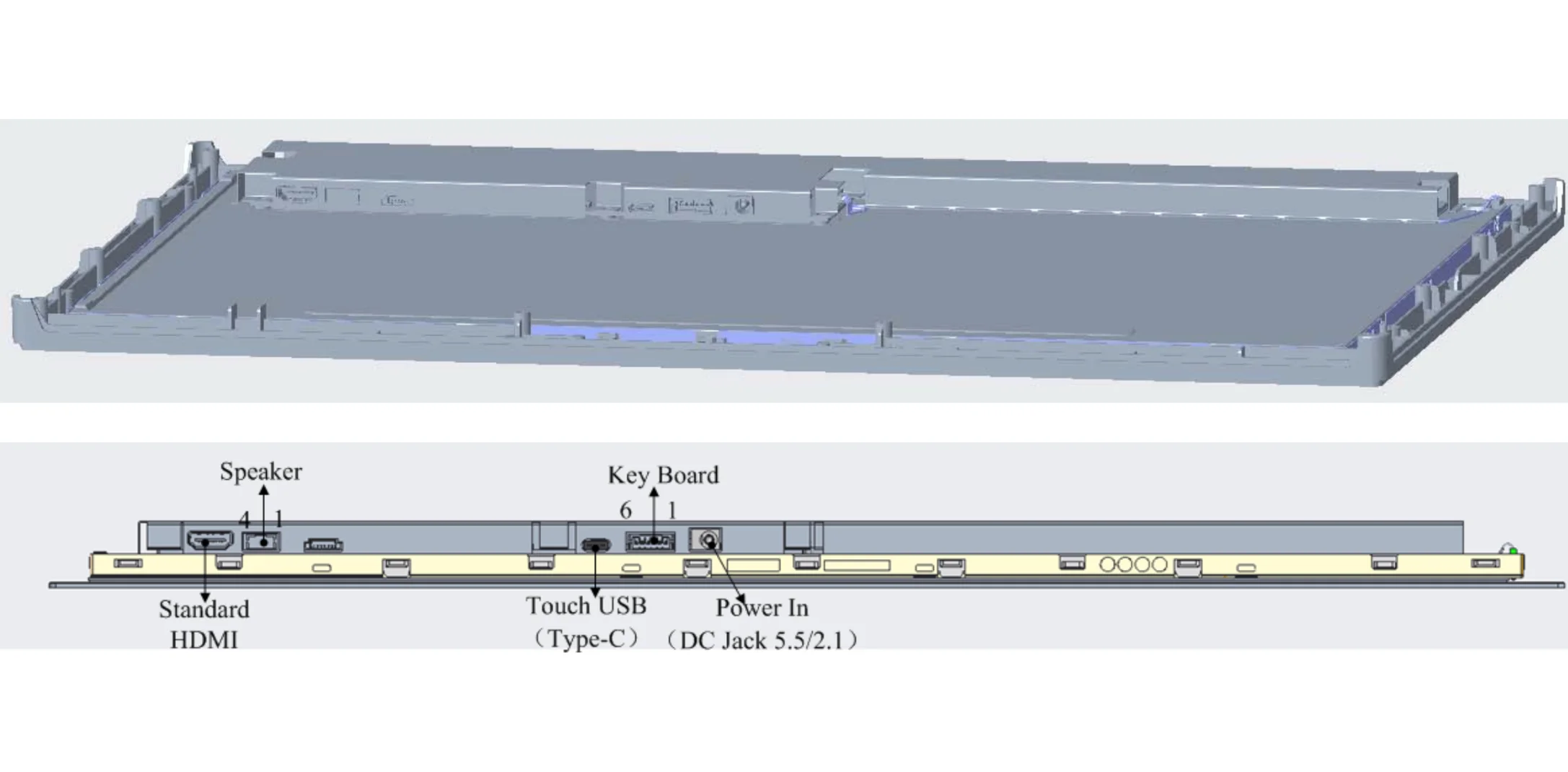

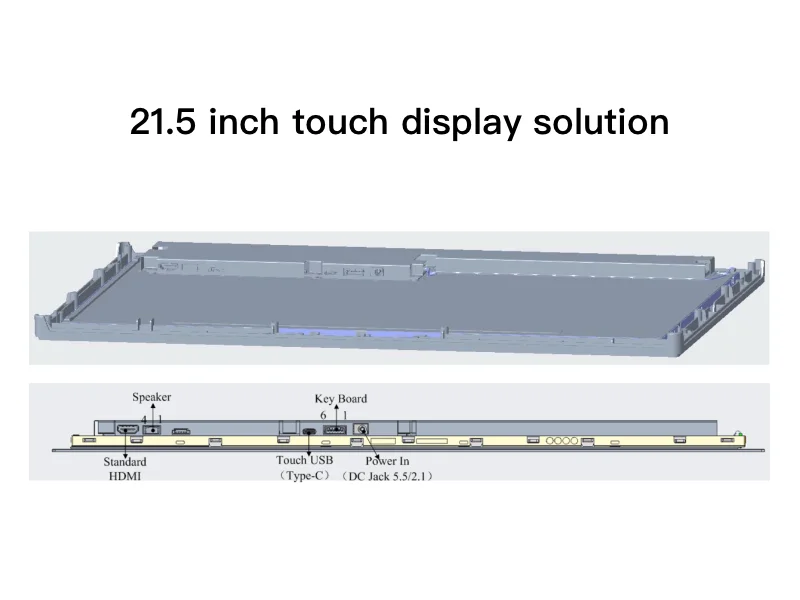

Ово је ЛЦД екран од 21,5 инча са функцијом додира, који интегрише ЛЦД модул, ПЦАП капацитивни додирни панел и систем управљачке плоче у једну архитектуру екрана. Корисници треба да обезбеде само 12В ДЦ напајање и ХДМИ улазни сигнал да би га применили у своју опрему, елиминишући потребу за спољном плочом драјвера.
Кључне карактеристике:
· Величина екрана од 21,5 инча
· 1920 к 1080 Фулл ХД резолуција
· ПЦАП капацитивни додир са 10 тачака
· ХДМИ видео улазни интерфејс
· УСБ Типе-Ц додирни интерфејс
· Опциони АГ (анти-гларе) и АФ (против отисака прстију) површински третман
· Уграђени звучник

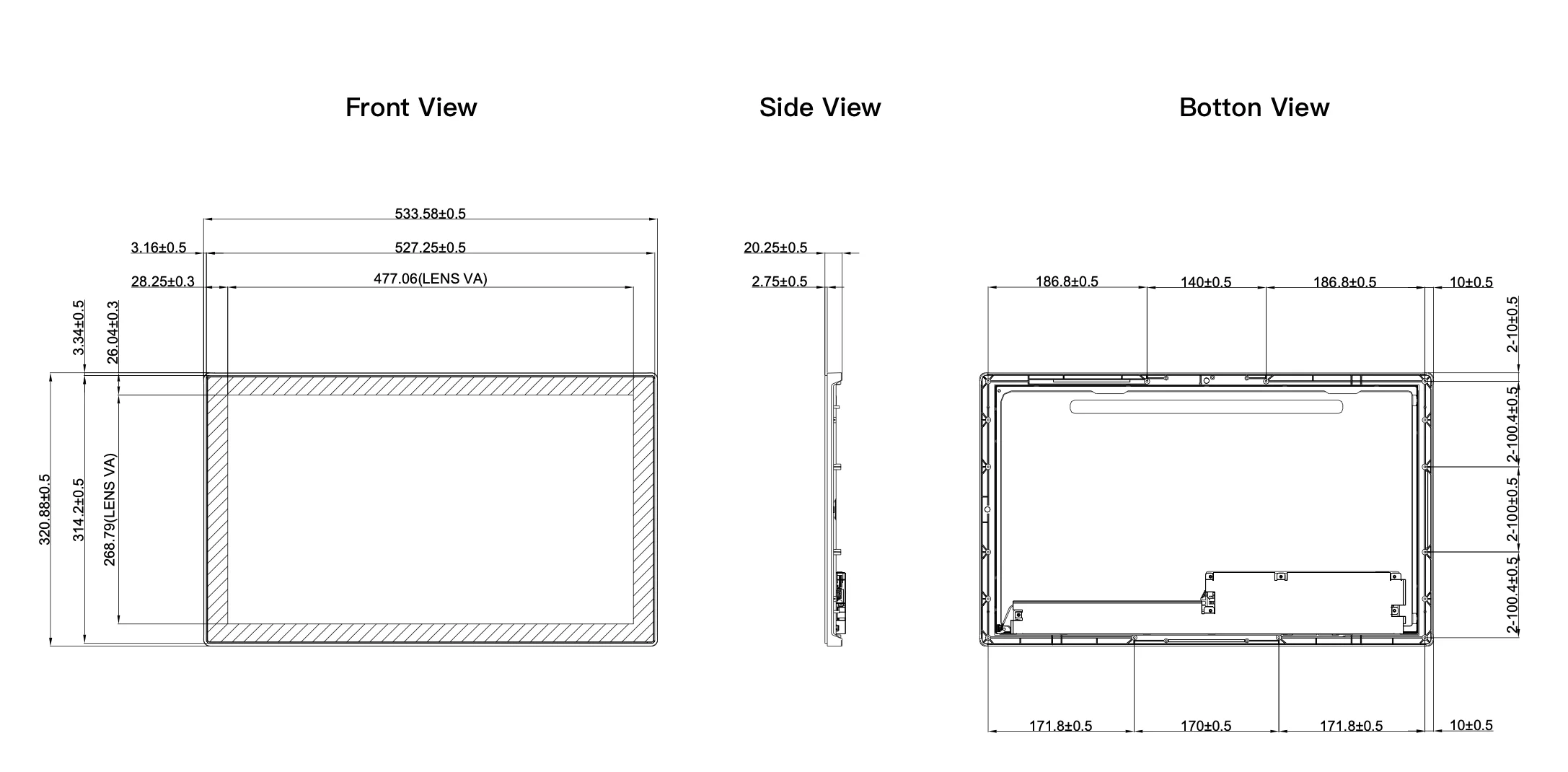

Има типичну потрошњу енергије од 26,26 В, са укупним димензијама производа од 533,58 к 320,88 к 20,25 мм.
Основна сврха интеграције је смањење броја самосталних компоненти и поједностављење инсталације архитектуре екрана.
Интегрисани екрани могу потенцијално смањити укупне трошкове система. Они помажу у побољшању ефикасности набавке компоненти, смањују потребу за кабловима и конекторима, поједностављују процесе монтаже, смањују напоре инжењерске координације и скраћују време интеграције система дисплеја. Ова побољшања ефикасно смањују скривене трошкове рада. Стварно смањење трошкова, међутим, зависи од оригиналне архитектуре екрана, обима производње и захтева за прилагођавање.
Да, ствара више могућности за компактан механички дизајн. Када је потребно инсталирати самосталне управљачке плоче за екран иза или поред ЛЦД панела, додатни простор мора бити резервисан за ПЦБ и каблове.
Директном интеграцијом релевантних електронских компоненти дисплеја у архитектуру екрана, нема потребе да се додељује простор за управљачку плочу и повезане каблове.
Ова оптимизација простора је посебно практична за самоуслужне терминале, где се екран обично монтира директно на предњу страну кућишта.
Самоуслужни терминали су најрепрезентативнији сценарио апликације за „интеграцију додира и екрана“.
Фулл ХД екран осетљив на додир од 21,5 инча пружа довољно простора за приказ целог тока корисника: Приказ менија → Избор производа → Потврда поруџбине → Плаћање и поравнање → Штампање рачуна.

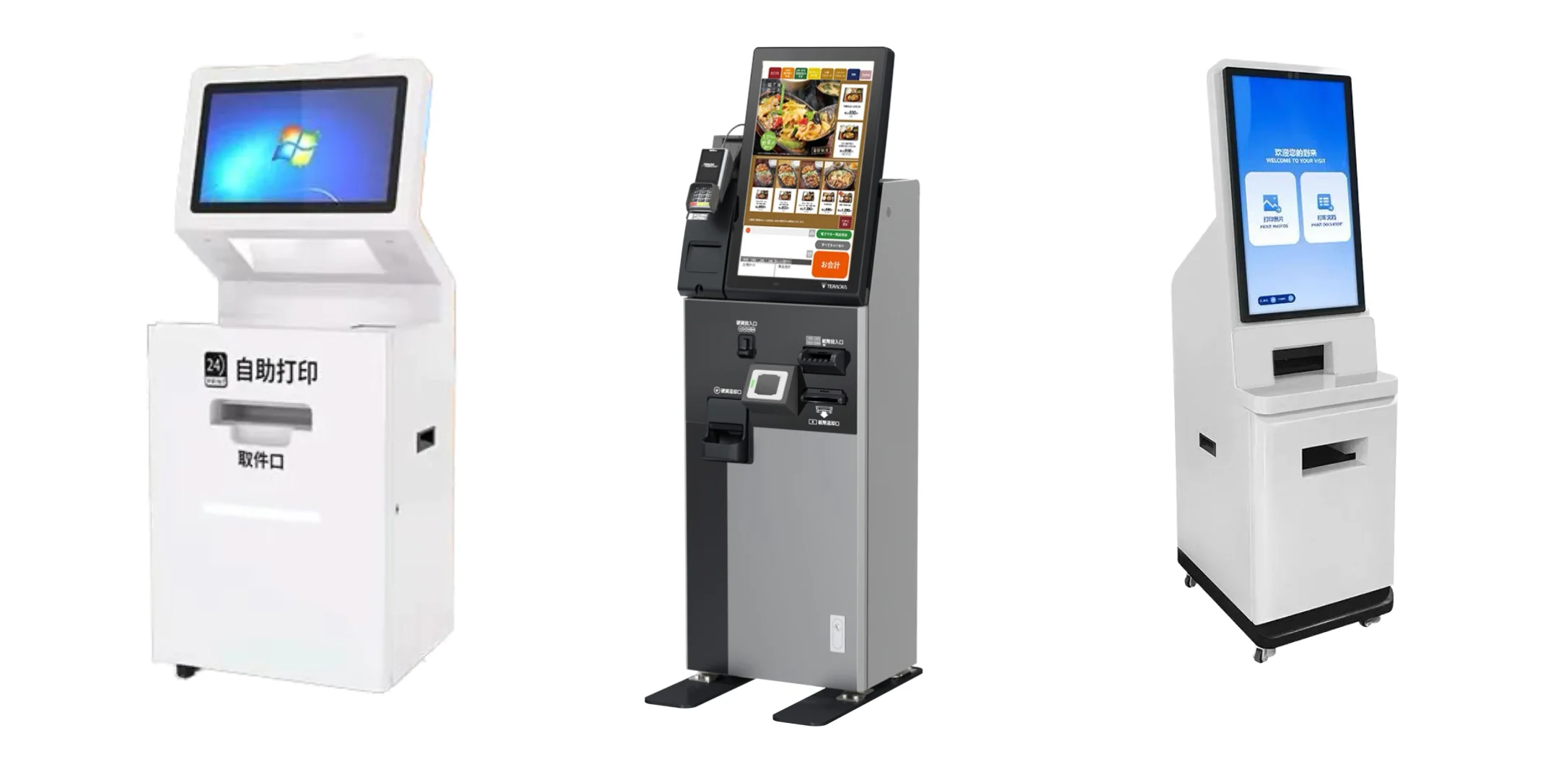

Исти концепт дизајна екрана може се применити и на другу опрему за самопослуживање:
· Киосци за само-наручивање: Велики екрани осетљиви на додир омогућавају корисницима да у потпуности прегледају производе, управљају поруџбинама и обављају трансакције без помоћи особља.
· Терминали за плаћање: Екран може да обједини упутства за рад, информације о трансакцијама и додирне интеракције у један интерфејс окренут кориснику.
· Аутомати: Тоуцх интерфејс се може користити за излагање информација о производу, промотивног садржаја, избора производа и упутства за плаћање.
· Терминали за продају карата и пријаву: Интерактивни екрани могу водити кориснике кроз избор дестинације, упите за резервацију, штампање карата или процедуре за пријаву.
· Самоуслужни штампачи: екран осетљив на додир може олакшати избор документа, преглед садржаја, подешавања опција штампања и функције плаћања.
Један од кључних изазова у развоју опреме за екран осетљив на додир је обезбеђивање да додирни панел, ЛЦД модул, контролер управљачке плоче и механичка структура раде заједно беспрекорно.
Овај интегрисани приступ је посебно погодан за произвођаче опреме за масовну производњу. У таквим случајевима, доследност приказа, ефикасност инсталације и координација ланца снабдевања су од највеће важности. Узимајући наш 21,5-инчни производ као пример, он показује како ЛЦД, тоуцх панел и електроника драјвера могу бити интегрисани у једну архитектуру модула екрана. Такође испуњава захтеве за поузданост у различитим условима, укључујући температуру, вибрације, топлотни удар, циклус напајања и ЕСД.
За ОЕМ купце, овај заједнички дизајн производа представља врхунско решење. То значи да је од самог почетка целокупно решење за дисплеј дизајнирано као саставни део опреме, а не да се третира као изолована ЛЦД компонента.
Молимо контактирајтеСКИ-ТДМ. Наш тим ће помоћи у процени и обезбедити идеално интегрисано решење за екран (ЛЦД + Дривер Боард + Тоуцх Панел) прилагођено вашем пројекту.
