За ОЕМ пројекте дисплеја којима је потребна поуздана конверзија сигнала,Огласна плоча ХДМИ за ТТЛ интерфејсизСКИ-ТДМпружа практичан начин за повезивање ХДМИ видео извора са ТТЛ/РГБ ТФТ ЛЦД панелима. Његов подесиви напон панела, интегрисана ЛЕД контрола позадинског осветљења, прилагодљиви фирмвер и компактни индустријски дизајн чине га погодним за уграђену опрему, ХМИ терминале, медицинске инструменте, лабораторијске уређаје и друге апликације са ограниченим простором.
Огласна плоча ХДМИ за ТТЛ интерфејс делује као контролни мост између ХДМИ видео извора и компатибилног ТФТ ЛЦД панела користећи ТТЛ/РГБ сигнализацију. За произвођаче опреме вредност овог типа контролера превазилази основну конверзију сигнала. Избор напона панела, тајминг приказа, управљање позадинским осветљењем, усклађивање интерфејса, конфигурација фирмвера и поузданост ПЦБ-а могу утицати на успех уграђеног система дисплеја. СКИ-ТДМ решење подржава више конфигурација ТТЛ интерфејса, 3.3В/5В подешавање напона панела, интегрисану контролу ЛЕД позадинског осветљења, прилагодљив фирмвер и 8–18В ДЦ улаз за напајање. Ове карактеристике помажу инжењерима да смање додатна кола, поједноставе ожичење, убрзају ЛЦД интеграцију и развију флексибилније индустријске производе за екран.
Садржај
- Шта је огласна плоча са ХДМИ на ТТЛ интерфејс?
- Зашто је конверзија ХДМИ-у-ТТЛ важна за ТФТ ЛЦД пројекте?
- Које су кључне карактеристике које треба проценити?
- Кључне техничке спецификације
- Где се плоча може користити?
- Како инжењери треба да приступе ЛЦД интеграцији?
- Како прилагођавање побољшава компатибилност пројекта?
- Често постављана питања
- Закључак и подршка пројекту
Шта је огласна плоча са ХДМИ на ТТЛ интерфејс?
Огласна плоча ХДМИ за ТТЛ интерфејс је ЛЦД контролер који претвара видео информације са ХДМИ извора у формат сигнала који компатибилни ТТЛ/РГБ ТФТ ЛЦД панел може да обради. ХДМИ се широко користи од стране рачунара, уграђених система, индустријских контролера и других модерних дигиталних видео извора, док многи ТФТ ЛЦД панели користе паралелне РГБ или ТТЛ интерфејсе.
Без одговарајућег контролера, инжењери ће можда морати да редизајнирају хост систем или развију додатна кола за конверзију сигнала. Наменска контролна плоча пружа директнији пут интеграције и може комбиновати обраду сигнала, управљање напајањем панела, конфигурацију времена и контролу позадинског осветљења у једном компактном решењу.

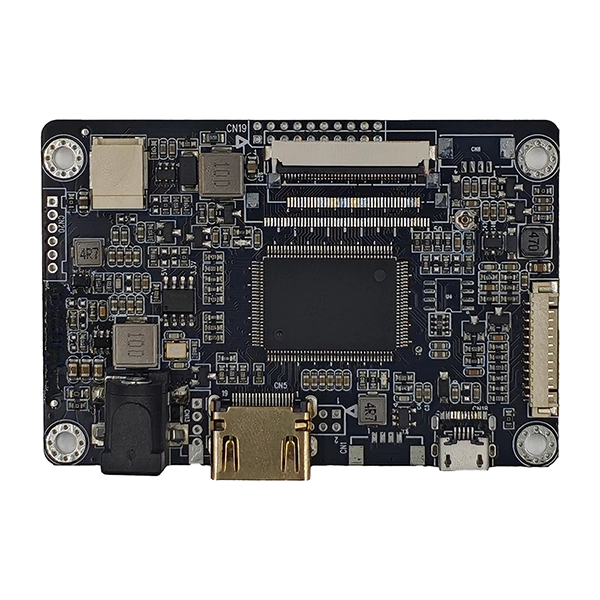

АД плоча СКИ-ТДМ ХДМИ на ТТЛ интерфејс је дизајнирана посебно за индустријску интеграцију ЛЦД-а. Према спецификацијама производа, подржава ТТЛ/РГБ излазне конфигурације екрана, подесиви напон панела од 3,3 В или 5 В, интегрисани ЛЕД драјвер, прилагодљив фирмвер и опсег напајања од 8–18 В ДЦ.
Зашто је конверзија ХДМИ-у-ТТЛ важна за ТФТ ЛЦД пројекте?
Интеграција екрана често укључује више од избора ЛЦД-а са исправним физичким димензијама. Инжењери такође морају да одговарају видео извору, интерфејсу, напону, времену, позадинском осветљењу, конектору и механичкој структури.
Одговарајући ХДМИ-то-ТТЛ контролер може помоћи у решавању неколико уобичајених изазова интеграције:
- Компатибилност интерфејса:Пружа практичну везу између ХДМИ видео извора и ТТЛ/РГБ ТФТ панела.
- Усклађивање снаге:Подесиви напон панела помаже у испуњавању различитих електричних захтева ЛЦД-а.
- Управљање позадинским осветљењем:Интегрисана контрола ЛЕД позадинског осветљења смањује потребу за посебним колом драјвера.
- Адаптација фирмвера:Време приказа и други параметри се могу прилагодити за одређене ЛЦД моделе.
- Компактна инсталација:Мали распоред контролера може бити драгоцен тамо где је простор у кућишту ограничен.
- Ефикасност развоја:Спремна архитектура контролера може смањити количину развоја интерфејса екрана који је потребан ОЕМ тиму.
Које су кључне карактеристике које треба проценити?
1. Више конфигурација ТТЛ/РГБ интерфејса
Различити ТФТ панели могу користити различите доделе ФПЦ пинова и конфигурације сигнала. Плоча подржава неколико аранжмана интерфејса, укључујући 40-пинске и 50-пинске РГБ конфигурације, дајући инжењерима већу флексибилност при одабиру одговарајућих панела.
2. Подесиви напон панела
Контролер подржава избор излазног напона панела од 3.3В и 5В. Ово је важно јер напајање некомпатибилног напона може узроковати нестабилност екрана или потенцијално оштетити електронику панела. Избор напона увек треба проверити у складу са електричним спецификацијама произвођача ЛЦД-а.
3. Интегрисани драјвер ЛЕД позадинског осветљења
Уграђено коло за контролу позадинског осветљења поједностављује архитектуру система комбиновањем контроле екрана и управљања ЛЕД позадинским осветљењем на истој плочи. Интерфејс за позадинско осветљење обезбеђује везе за напајање, ОН/ОФФ и ПВМ/Вадј везе за контролу на нивоу система.
4. Прилагодљиви фирмвер
ЛЦД панели захтевају одговарајуће временске параметре за правилно приказивање слика. Прилагођавање фирмвера може да обухвати параметре као што су резолуција, тајминг, оријентација екрана, лого за покретање и конфигурација ОСД-а, у зависности од захтева пројекта.
5. Индустријски оријентисани дизајн
Индустријска опрема може да ради непрекидно и може имати електричне сметње, температурне варијације и ограничења простора. Контролер је дизајниран са стабилним управљањем напајањем, оптимизованим рутирањем сигнала и инжењерингом који је свестан електромагнетског зрачења за подршку захтевним уграђеним апликацијама.
Кључне техничке спецификације
Следећа табела сумира главне објављене спецификације АД плоче са ХДМИ на ТТЛ интерфејс:
| Феатуре | Спецификација | Интегратион Валуе |
|---|---|---|
| Видео улаз | ХДМИ | Повезује се са модерним ХДМИ видео изворима |
| ЛЦД излаз | ТТЛ / РГБ / ЛВДС | Подржава флексибилну интеграцију екрана |
| Панел Волтаге | 3.3В / 5В | Прилагођава се различитим захтевима за напајање панела |
| Контрола позадинског осветљења | Интегрисани ЛЕД драјвер | Смањује спољашње позадинско осветљење |
| Повер Суппли | ДЦ 8–18В | Погодно за различите уграђене архитектуре напајања |
| ОСД | Подржана спољна тастатура | Омогућава подешавање екрана окренутог кориснику |
| Фирмваре | Прилагодљиво | Омогућава конфигурацију екрана специфичну за пројекат |
| Радна температура | -20°Ц до 80°Ц | Подржава широк индустријски радни опсег |
Инжењери треба да потврде комплетне електричне, временске, механичке и конекторске спецификације у односу на изабрани ЛЦД панел пре него што дају поруџбину или започну масовну производњу.
Где се плоча може користити?
Компактна архитектура и конфигурабилни интерфејс за приказ чине АД плочу са ХДМИ на ТТЛ интерфејс корисном за разне уграђене апликације. Типични случајеви употребе укључују:
- Индустријски ХМИ:Повежите индустријске рачунаре или контролере са компактним ТФТ екранима оператера.
- Медицински инструменти:Обезбедите интерфејс за приказ за дијагностичку, надзорну и лабораторијску опрему.
- Преносива опрема за тестирање:Подржите компактне дисплеје где су простор на штампаној плочи и управљање напајањем важни.
- Аутоматизација зграде:Модули за приказ погона који се користе у контролним и надзорним терминалима.
- Сигурносна опрема:Интегришите ТФТ екране у компактне уређаје за надзор и контролу.
- Уграђени терминали:Обезбедите ХДМИ-то-ТТЛ везу за прилагођене индустријске и паметне уређаје.
Ове апликације генерално имају сличне захтеве: стабилан пренос слике, предвидљива компатибилност панела, компактна инсталација и контролер који се може прилагодити коначној ЛЦД конфигурацији.
Како инжењери треба да приступе ЛЦД интеграцији?
Пројекат поузданог приказа треба да почне са спецификацијама ЛЦД панела, а не једноставним одабиром контролера на основу улазног конектора. Структурисана провера компатибилности може спречити скупе редизајн касније у развоју.
- Идентификујте ЛЦД модел:Потврдите тачан број дела панела и лист са подацима.
- Проверите интерфејс:Проверите да ли панел користи потребну ТТЛ/РГБ конфигурацију пинова.
- Потврдите напон:Ускладите напон панела контролера са спецификацијом ЛЦД-а.
- Проверите тајминг:Проверите сат пиксела, хоризонтално време, вертикално време, синхронизацију и повезане параметре.
- Ускладите позадинско осветљење:Потврдите ЛЕД напон, струју, ПВМ захтеве и конфигурацију конектора.
- Проверите механичке детаље:Проверите ФПЦ оријентацију, положај конектора, димензије плоче и захтеве за монтажу.
- Тестирајте комплетан склоп:Процените стабилност слике, понашање при покретању, контролу осветљености, перформансе температуре и дуготрајан рад.
Достављање ЛЦД листа са подацима, предвиђене апликације, извора улаза и ограничења кућишта добављачу контролера може учинити процес усклађивања знатно ефикаснијим.
Како прилагођавање побољшава компатибилност пројекта?
Стандардне контролне плоче су корисне за уобичајене апликације, али ОЕМ производи често имају захтеве који се не могу решити генеричком конфигурацијом. Прилагођавање фирмвера и хардвера стога може постати важан део развоја екрана.
СКИ-ТДМ пружа опције прилагођавања које могу укључивати:
- ЛЦД резолуција и конфигурација времена
- Приказ брзине кадрова и подешавања параметара слике
- Логотип покретања и прилагођавање интерфејса за покретање
- Конфигурација менија на екрану
- Подешавање оријентације екрана
- Поклапање ТТЛ/РГБ кабла и ФПЦ конектора
- Осветљеност позадинског осветљења и оптимизација секвенце напајања
- ПЦБ сито сито и прилагођавање приватне етикете
- Механичка адаптација монтаже
Овај приступ је посебно користан за ОЕМ произвођаче који развијају опрему са дефинисаним ЛЦД моделом, прилагођеним кућиштем или дугим животним циклусом производа. СКИ-ТДМ такође пружа шире могућности интеграције екрана које покривају додирне панеле, ЛЦД екране и ЛЦД управљачке плоче, што може помоћи да се поједностави вишекомпонентни извор.
Често постављана питања
П1: Који ЛЦД панели могу да раде са АД плочом ХДМИ на ТТЛ интерфејс?
Плоча је дизајнирана за компатибилне ТТЛ/РГБ ТФТ ЛЦД панеле. Компатибилност зависи од интерфејса панела, резолуције, времена, напона, конектора и захтева за позадинско осветљење. Обезбеђивање тачног ЛЦД модела помаже инжењерском тиму да провери компатибилност.
П2: Може ли се фирмвер прилагодити за одређени ЛЦД?
Да. Фирмвер се може прилагодити према захтевима пројекта, укључујући време приказа, резолуцију, оријентацију, лого покретања и подешавања везана за ОСД.
П3: Да ли плоча укључује драјвер за позадинско осветљење?
Да. Контролер укључује интегрисани ЛЕД драјвер позадинског осветљења, који помаже да се смањи потреба за додатним екстерним модулом за контролу позадинског осветљења.
П4: Који напон панела подржава контролер?
Објављене спецификације указују на избор опција напона панела од 3,3 В и 5 В. Треба изабрати исправну поставку у складу са спецификацијама произвођача ЛЦД-а.
П5: Да ли је плоча погодна за индустријску опрему?
Да. Производ је дизајниран за индустријско оријентисане апликације као што су ХМИ терминали, медицинска опрема, лабораторијски инструменти, преносиви уређаји за тестирање и уграђени контролни системи. Његов објављени радни температурни опсег је -20°Ц до 80°Ц.
П6: Може ли СКИ-ТДМ да обезбеди одговарајуће каблове?
Да. СКИ-ТДМ подржава повезивање интерфејса и каблова за пројекте интеграције екрана, укључујући прилагођене ТТЛ/РГБ сигналне каблове и ФПЦ везе.
П7: Да ли ОЕМ купци могу да захтевају прилагођено брендирање?
Да. Доступна прилагођавања могу укључити ознаке на штампаној плочи ситотиском, паковање приватне етикете, ексклузивни фирмвер и друге захтеве специфичне за пројекат.
Закључак и подршка пројекту
Избор правог контролера екрана може значајно утицати на ефикасност и поузданост уграђеног ЛЦД пројекта. АД плоча ХДМИ на ТТЛ интерфејс пружа практичан мост између ХДМИ видео извора и ТТЛ/РГБ ТФТ панела док комбинује конверзију сигнала, управљање напајањем панела, контролу позадинског осветљења и конфигурацију фирмвера у компактном решењу. За ОЕМ произвођаче, могућност прилагођавања времена, фирмвера, каблова, конектора и механичких детаља може додатно поједноставити развој производа и подржати стабилну дугорочну производњу.
Ако развијате индустријски ХМИ, медицински инструмент, лабораторијски уређај, преносиви тестер или неки други уграђени производ за екран, СКИ-ТДМ вам може помоћи да процените ваш ЛЦД модел и системске захтеве. Истражите огласну плочу ХДМИ за ТТЛ интерфејс иликонтактирајте насса вашим ЛЦД подацима, потребним интерфејсом, количином и захтевима за прилагођавање да бисте разговарали о одговарајућем решењу контролера екрана.
