Резиме чланка:Како се индустријски системи дисплеја развијају, инжењери се често суочавају са практичним изазовом: повезивањем модерних извора ЛВДС сигнала са ТФТ ЛЦД панелима који се и даље ослањају на ТТЛ/РГБ интерфејсе. ТхеПлоча за конверзију ЛВДС у ТТЛ сигнализСКИ-ТДМпружа практичан мост између ове две технологије приказа, помажући произвођачима опреме да поново искористе постојеће ЛЦД панеле, истовремено смањујући трошкове редизајна, време развоја и сложеност интеграције. Са индустријским дизајном ПЦБ-а, стабилним преносом сигнала, интегрисаним ЛЕД позадинским осветљењем, подесивим ВЦОМ-ом и подршком за прилагођавање, овај тип плоче за конверзију је погодан за индустријске ХМИ, медицинску опрему, уграђене системе, транспортну опрему и друге апликације за приказ.
АнПлоча за конверзију ЛВДС у ТТЛ сигналје коло интерфејса дисплеја дизајнирано да конвертује ЛВДС диференцијалне сигнале дисплеја у ТТЛ/РГБ паралелне сигнале које захтевају компатибилни ТФТ ЛЦД панели. Ова функција постаје посебно важна када индустријски рачунар, уграђени контролер или извор приказа обезбеђују ЛВДС излаз док изабрани ЛЦД панел користи ТТЛ/РГБ интерфејс.
Уместо замене иначе одговарајућег ЛЦД панела или редизајнирања целог контролног система, инжењери могу да уведу плочу за конверзију између извора сигнала и дисплеја. Овај приступ може бити посебно драгоцен за надоградњу старе опреме, прилагођене индустријске дисплеје и пројекте где постојећи ЛЦД инвентар треба да остане у употреби.

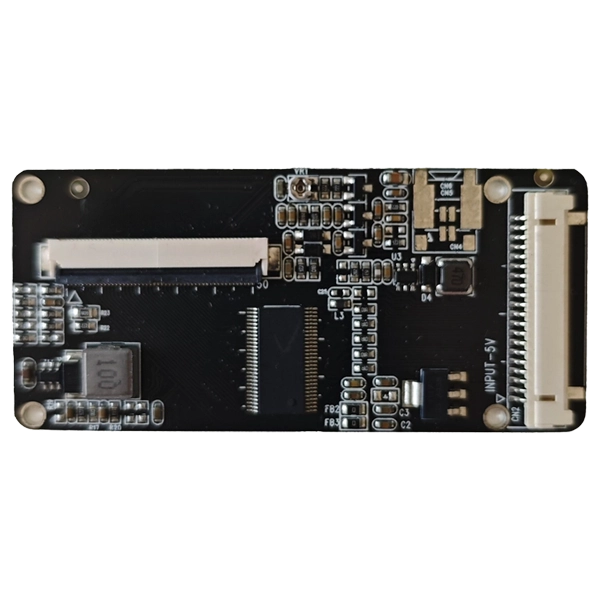

СКИ-ТДМ решење је дизајнирано око интеграције индустријског екрана. Стандардна конфигурација подржава ан8-битни ЛВДС улази а50-пински ТТЛ/РГБ ЛЦД излаз, са улазним напајањем од 5В, интегрисаним ЛЕД драјвером, ВЦОМ подешавањем и опсегом радне температуре од-20°Ц до +70°Ц.
Интерфејси екрана нису увек заменљиви. ЛВДС и ТТЛ/РГБ користе различите методе преноса сликовних података, што значи да директна веза генерално није могућа када извор и ЛЦД панел користе различите архитектуре интерфејса.
Ово ствара неколико изазова за произвођаче ОЕМ опреме:
Правилно пројектована плоча за конверзију решава неусклађеност интерфејса док остатак архитектуре екрана задржава релативно непромењеним. За произвођаче који надограђују застарелу опрему, ово може да обезбеди ефикаснији пут од редизајнирања комплетног система приказа.
Интегритет сигнала је један од најважнијих фактора у конверзији приказа. Оптимизовано диференцијално рутирање помаже у смањењу изобличења сигнала и подржава стабилан пренос слике између ЛВДС извора и кола конверзије.
Индустријска опрема често ради заједно са моторима, прекидачким изворима напајања, комуникационим уређајима и другим изворима електромагнетних сметњи. Пажљиво дизајниран распоред ПЦБ-а и архитектура напајања могу помоћи у смањењу нежељених сметњи и побољшању укупне стабилности система.
Плоча има ТТЛ/РГБ 50-пински ЛЦД интерфејс за компатибилне ТФТ панеле. Интерфејс укључује РГБ податке, сигнале за синхронизацију, сат, сигнале везане за напајање, ВЦОМ, ресетовање и друге контролне везе екрана.
Интегрисани драјвер ЛЕД позадинског осветљења помаже да се поједностави целокупна архитектура екрана. Уместо набавке више независних кола, произвођачи опреме могу да интегришу функције конверзије и позадинског осветљења у компактније решење за екран.
ВЦОМ подешавање пружа додатну флексибилност приликом усклађивања плоче са различитим ЛЦД панелима. Инжењери могу фино да подесе конфигурацију екрана како би помогли у постизању одговарајућих перформанси слике за изабрани панел.
Пројекти интеграције екрана често захтевају прилагођене конекторе, дефиниције пинова, дужине каблова, локације за монтажу, конфигурације фирмвера или параметре времена ЛЦД-а. Произвођач плоча за конверзију способан да прилагоди ове елементе може значајно смањити интеграцију за ОЕМ купце.
Следећа табела резимира типичну конфигурацију СКИ-ТДМПлоча за конверзију ЛВДС у ТТЛ сигнал. Стварне спецификације могу да варирају у зависности од изабраног ЛЦД панела и прилагођених захтева пројекта.
| Ставка | Типична спецификација |
|---|---|
| Улазни интерфејс | ЛВДС, 8-бит |
| ЛЦД излазни интерфејс | ТТЛ/РГБ, 50-пински |
| Улазни напон | 5В |
| Драјвер за позадинско осветљење | Интегрисани ЛЕД драјвер |
| ВЦОМ Адјустмент | Подржано |
| Радна температура | -20°Ц до +70°Ц |
| Цустом Десигн | Подржано |
| Типичан ЛВДС конектор | Интерфејс ХРС ДФ14-20 / ДФ19-20 |
| ЛЦД конектор | ТТЛ ФФЦ 50-пин |
За инжењерске пројекте, спецификацију интерфејса увек треба проверити у складу са тачним подацима ЛЦД панела. Само број пинова не гарантује компатибилност јер дефиниције сигнала, захтеви напона, тајминг, оријентација и додела конектора могу да се разликују између панела.
Флексибилност ЛВДС-то-ТТЛ конверзије чини ову технологију корисном у разним индустријским и уграђеним екранима.
На пример, произвођач опреме може имати доказани 50-пински ТТЛ ЛЦД панел који је већ интегрисан у успостављену машину. Ако заменски контролер емитује ЛВДС уместо ТТЛ/РГБ, плоча за конверзију може да обезбеди интерфејсни мост без потребе да произвођач замени цео склоп екрана.
Избор плоче за конверзију треба да почне са ЛЦД панелом, а не само са жељеним типом конектора. Инжењери би требало да прикупе комплетне информације о интерфејсу панела пре него што дају поруџбину.
Проверите да ли извор обезбеђује једноканални или двоканални ЛВДС, дубину бита, тајминг сигнала, захтеве напона и конфигурацију конектора. СКИ-ТДМ стандардно решење подржава једноканални 8-битни ЛВДС улаз, док се прилагођени дизајни могу проценити за различите захтеве.
50-пински ТТЛ конектор не значи нужно да сваки ЛЦД користи исти пиноут. РГБ податке, ХСИНЦ, ВСИНЦ, ДЕ, ДЦЛК, ВЦОМ, напајање, позадинско осветљење и контролне сигнале треба пажљиво упоредити са дефиницијом плоче за конверзију.
ЛЦД резолуција, такт пиксела, хоризонтално време, вертикално време и захтеви за синхронизацију треба да одговарају конфигурацији плоче. Подешавања фирмвера или хардвера могу бити неопходна за различите ЛЦД моделе.
У фази избора треба узети у обзир положај конектора, дужину кабла, димензије ПЦБ-а, рупе за монтажу и расположиви простор за инсталацију. Компактна прилагођена штампана плоча може да поједностави интеграцију у опрему са ограниченим унутрашњим простором.
За индустријске пројекте, почетни узорак је само један део одлуке о набавци. Купци такође треба да процене инжењерску подршку, могућности прилагођавања, контролу квалитета, тестирање узорака, производни капацитет и дугорочну доступност производа.
За индустријске купце, вредност плоче за конверзију превазилази основну конверзију сигнала. СКИ-ТДМ позиционира своје решење као део шире услуге интеграције индустријског екрана, подржавајући ОЕМ и ОДМ пројекте од процене компатибилности до производње.
Кључне предности укључују:
Овај приступ на једном месту може бити посебно користан за ОЕМ произвођаче којима је потребна плоча за конверзију усклађена са одређеним ЛЦД екраном, а не генеричка развојна плоча. Потврђивањем ЛЦД модела, дефиниције интерфејса, резолуције, конектора и механичких захтева на почетку пројекта, инжењери могу смањити ризике компатибилности пре масовне производње.
Стандардно решење је дизајнирано за компатибилне ТФТ ЛЦД панеле који користе 50-пински ТТЛ/РГБ интерфејс. Тачна компатибилност зависи од дефиниције пинова ЛЦД-а, времена, резолуције, напона и других електричних захтева.
Да. За ОЕМ и ОДМ пројекте, типови конектора, додела пинова, дужине каблова и дефиниције интерфејса могу се прилагодити према циљном ЛЦД-у и структури опреме.
Да. За одговарајуће хардверске или фирмверске конфигурације могу се проценити различите резолуције ЛЦД-а и временски захтеви. Инжењери треба да обезбеде тачан ЛЦД модел или таблицу података за процену компатибилности.
Да. Плоча је дизајнирана за интеграцију индустријског дисплеја и подржава радни температурни опсег од -20°Ц до +70°Ц. Његов ПЦБ распоред, дизајн напајања и архитектура сигнала су оптимизовани за стабилан рад у захтевним апликацијама.
Да. Могу се обезбедити одговарајући склопови каблова, укључујући ЛВДС каблове, каблове за позадинско осветљење, каблове за напајање и прилагођене каблове где је потребно.
Стандардна верзија подржава једноканални 8-битни ЛВДС улаз. Двоканални ЛВДС захтеви се могу проценити за прилагођени развој плоче у складу са временским и интерфејс спецификацијама циљног ЛЦД-а.
Да. Евалуација узорка се препоручује за индустријске пројекте. Тестирање конверторске плоче са стварним ЛЦД панелом и системским контролером може да потврди компатибилност сигнала, квалитет слике, тајминг, рад позадинског осветљења и механичку интеграцију пре масовне производње.
АнПлоча за конверзију ЛВДС у ТТЛ сигналможе бити ефикасно решење када савремени системи засновани на ЛВДС-у морају да раде са постојећим ТТЛ/РГБ ТФТ ЛЦД панелима. Комбиновањем стабилне конверзије сигнала, индустријско оријентисаног ПЦБ дизајна, интегрисаног управљања позадинским осветљењем, подешавања ВЦОМ-а и могућности прилагођавања, може помоћи ОЕМ произвођачима да поједноставе интеграцију екрана док проширују употребљивост постојећег ЛЦД хардвера. За пројекте који захтевају прилагођене интерфејсе, процену компатибилности ЛЦД-а, усклађивање каблова или подршку за производњу, избор искусног партнера за индустријски екран може учинити прелазак са прототипа на масовну производњу много ефикаснијим. Ако тражите поузданог кинеског произвођача и добављача за прилагођеноПлоча за конверзију ЛВДС у ТТЛ сигнал, контактирајте насса вашим ЛЦД моделом, дефиницијом интерфејса, резолуцијом и системским захтевима да бисте разговарали о одговарајућем решењу са СКИ-ТДМ инжењерским тимом.
